Bonjour,
Par défaut, la couleur utilisée pour les lignes des barres dépend du type de barre. Par exemple, les pannes (3**) sont en bleu, les chevrons (1**) en rouge), etc...
La couleur définie dans le catalogue de produits est utilisée pour représenter les matériaux en OpenGL (mode de rendu - Plein).
Il est possible d'utiliser la couleur des barres en modifiant le paramètre "Couleur des barres selon" depuis la fonction 1-7-2 dans DI-CAM. La modification de cette option modifie uniquement les nouveaux projets. Il n'est pas possible de passer d'un mode à l'autre.
-
Bonjour,
Je vais transmettre le souhait. On peut seulement choisir de créer un texte ou un texte avec flèches. Certaines description permettent cela comme la description des murs dans le même dépôt de plan.
-
Effectivement, la fonction enlèvement suivant dessin est plus appropriée.
Je n'ai pas non plus compris toutes les subtilités de cette fonction. Le positionnement et l'orientation peut être parfois fastidieux. Un tutoriel plus approfondi serait nécessaire mais je n'ai pas eu le temps pour le moment.
-
Bonjour Doludo,
CodeJe viens de faire une recherche pour voir si la question du trou oblong avait déjà été posée.... et suis retombé sur ma question Très content
Cela prouve déjà que la fonction recherche fonctionne correctement. :wink:Pour la fonction contour libre, il y a un post qui traite de ce sujet : Contour libre
Bien sûr, je transmets le souhait.
-
Bonjour,
La fonction connexion de point à point peut être utilisée mais il faut choisir le côté pour la direction du perçage. D'autre part, il faut définir une profondeur de perçage sans quoi le perçage est automatiquement prolongé jusqu'à traverser automatiquement les composants. Les deux points sélectionnés après avoir choisi les pièces ne servent qu'à orienter le perçage.
-
Cela n'est pas possible pour une liste optimisée. C'est possible uniquement pour les listes éditées directement depuis la fonction Configuration (de liste) dans DI-INFOBÂT.
-
Je ne pense pas qu'une mise à jour sera disponible désormais car la livraison V21 doit intervenir courant novembre en Allemagne. Pour la France, je n'ai pas encore de date mais cela dépend majoritairement des réglages. Si on peut livrer la V21.01 plus tôt, on le fera, assurément.
-
Effectivement. Je peux reproduire ce problème dans la 20.02. Il est déjà corrigé dans la version bêta ; il a déjà dû être signalé.
-
> J'ai la réponse. Il y a une erreur de traduction. Il ne s'agit pas de coupes d'onglet mais de coupes d'équerre (90°).
-
Bonjour,
Je pense qu'il y a une erreur. je me renseigne.
-
Bonjour,
La création d'un groupe de construction n'est pas liée à la transmission des usinages. Pour qu'un usinage soit transmis à d'autres pièces, il est nécessaire de transmettre les usinages réalisés dans le bois (perçages, enlèvements, etc...) à la ferrure. Ces usinages transmis apparaissent en vert et sont appelés "traitement de type 4".
Une fois la copie du groupe réalisée, la nouvelle ferrure doit être sélectionnée ainsi que les pièces en contact. La fonction 3-1-9 de DI-CAM permet alors de recalculer les usinages. -
Avec la variable, cela ne fonctionne pas. Mais en cochant la case "Tracer éléments des murs et description" sous "Traçage/descriptif", les n° des éléments apparaissent.
-
Bonjour,
Cela doit pouvoir être affiché avec la description des murs sous le groupe Traçage / Descriptif. Il faut ensuite choisir la variable système MENr qui correspond au n° d'élément de mur.
-
Non, une telle fonction n'existe pas. Je transmets le souhait. La solution à court terme serait de n'utiliser que la fonction "Plusieurs lignes de texte".
-

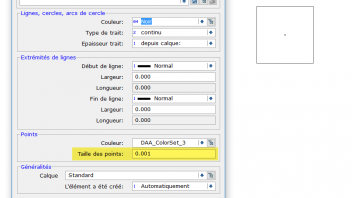

D'accord, j'ai compris le "problème". Il ne s'agit pas de lignes mais de la représentation des points. Il faut indiquer 0.0001 pour la taille des points.
-
Bonjour,
Je ne vois aucune ligne que je ne puisse pas effacer. Par contre, il se peut qu'il y ait plusieurs lignes superposées. Dans ce cas, la sélection par ligne les sélectionne toutes et donc les supprime toutes.
Lors d'un dépôt de plan, toutes les lignes visibles ou définies dans les paramètres de dépôt sont déposées (même celles en arrière plan). Avec impression directe, c'est la même logique.
-
Bonjour,
Non, malheureusement, il n'y a pour l'instant aucun tutoriel sur ce sujet. Une formation sur ce sujet peut être demandée par internet auprès du technico-commercial du secteur.
-
Pour info : Pour avoir la liste complète, il suffit de se rendre dans la fonction "contrôle usinage barre" (accessible depuis le clic milieu souris dans un module de construction) et de cliquer sur le bouton "Type : 0 à 5".
-
Les numéros n'ont pas vraiment d'importance.
On parle de type 4 lorsque des usinages sont transmis d'une pièce à une autre. Ces usinages apparaissent alors en vert.
Les traitements de type (dur-)mou ont le type 2 et les usinages machine le type 5.
Il s'agit d'un code interne utilisé par les développeurs qui n'est pas forcément très parlant pour les utilisateurs.
