Bonjour,
Dans la fenêtre de dépôt de plan de ferme, sous Traçage-Descriptif, on peut déterminer les éléments qui doivent apparaître. On ne peut malheureusement pas choisir aussi précisément les éléments à afficher. Si tous les éléments indiqués (placo, isolation extérieure et crépis de mes murs) appartiennent au même calque que l'ossature, il ne sera pas possible de les enlever lors du dépôt.

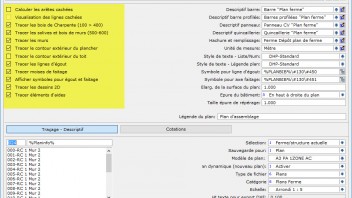

Dans les paramètres de dépôt de plan, sous "Traçage - Descriptif", il est possible de choisir quelle(s) coupes(s) afficher. Affichage des sections... Affichage de coupes...
Ces paramètres sont accessibles également si l'on appelle la fonction 1-01-3 depuis DI-MUR conception en cliquant sur "Modifier paramètres Dépôt".
Bonjour,
Il y a deux types de "coupes" :
- Les sections qui sont créées automatiquement par le logiciel. Celle-ci n'ont pas d'épaisseur. On peut les déplacer avec la fonction 1-7-6 et 1-7-7. Le déplacement de ces sections s'applique à tous les murs.
- Les coupes qui peuvent être créées manuellement avec la 9-8 et 9-9. Celle-ci peuvent avoir une épaisseur et peuvent être appliquées pour le mur actuel ou pour tous les murs.
(uniquement depuis la V20) : Une fois créées, celle-ci peuvent aussi être déplacées depuis la fonction 9-03 Liste des coupes
Dans les deux cas, une mise à jour du plan est nécessaire pour réactualiser les informations.
Bonjour,
L'outil "Groupe" doit être activé. Il est parfois utile d'effectuer certaines opérations sur un ensemble d'éléments. La fonction 4-5 doit être sur ACTIVE pour cela. En revanche, on doit désactiver cette option pour modifier les éléments individuellement.
Bonjour
Non, malheureusement, cela n'est pas possible. Le souhait est connu.
Pour éviter de déplacer les icones, la meilleure option reste de limiter au maximum le nombre de barres d'icones.
Je transmettrai le souhait lundi. Je ne vois pas d'autre possibilité que de regarder dans le menu.
C'était déjà comme ça dans les versions antérieures. L'appartenance à un fichier bâtiment s'affiche uniquement sous le menu. Par contre, le classement a été rajouté et la sélection des plans par type est beaucoup plus rapide.
Normalement, les éléments créés à partir du même dépôt de plan ne se superposent pas. Si c'est le cas, merci de nous envoyer le fichier bâtiment et le plan concerné à support@dietrichs.fr
Bonjour,
Non, ce n'est malheureusement pas possible. Toutefois, on peut très bien utiliser plusieurs lignes de texte pour créer une seule ligne de texte. Cela évite d'utiliser deux fonctions différentes.
Bonjour,
Ce message est très générique. Il indique seulement que la lucarne se situe en dehors du versant et que sa réalisation n'est pas possible. Il est donc nécessaire de modifier les paramètres de manière à ce que la lucarne puisse être placée dans le versant.
En d'autres termes, la ligne d'égout de la lucarne doit pouvoir être créée et son faîtage ne doit pas dépasser le faîtage du long pan.
Il est parfois utile de créer le raccord de versant avec un 2ème contour. Cela permet de mieux voir le raccord obtenu avec les informations renseignées pour la création de la lucarne.
Bonjour,
La solution serait peut-être de créer une pièce d'aide qui serait placée sur les poteaux pour créer automatiquement les perçages. Dans le document ci-joint, il est expliqué comment transmettre des usinages d'une pièce à une autre.
Bonjour,
Les coupes peuvent être créée avec plan de coupe depuis le module charpente construction de toit. Ces coupes peuvent être déposées avec ou sans modèle de plan et sont dynamiques. Si l'on copie un plan dynamique d'un projet à un autre, la copie est réactualisée suivant les informations présentes dans le nouveau fichier bâtiment.
Bonjour,
Généralement, on travaille avec les n° courant qui sont les seuls permettant d'obtenir un identifiant permettant de retrouver avec certitude les pièces. On peut utiliser le N° de liste mais ce dernier ne sera pas utilisé pour les transferts machine par exemple qui utilise exclusivement les n° courants.
Par défaut, le logiciel est réglé pour obtenir les n° courants.
Avant tout dépôt de liste, dépôt de plan ou transfert machine, la fenêtre de tri s'ouvre automatiquement. Elle permet de trier les pièces lorsque cela n'a pas été fait. Si le tri a déjà été fait, le tri peut se déclencher dans le cas où de nouvelles pièces ont été créées, en cas de modification ou de suppression de pièces.
A la suite d'une modification, d'un ajout ou d'une suppression, les listes et plans concernés doivent être réactualisés. Pour les plans, on utilisera la fonction mise à jour et gestion des dépôts sous Fichier -> Plans. Pour les listes, il faut les redéposer.
Malheureusement, cette possibilité ne fait pas partie des améliorations de la V20 mais le souhait a bien été envoyé.
Bonjour,
Cela sera possible dans la version 20.01. En attendant, il faut effectivement déposer la vue sans modèle de plan. Toutefois, cette méthode permet de conserver une liaison dynamique avec le fichier bâtiment, ce que ne peut pas offrir une copie dans le presse-papier.
Cela doit fonctionner. Est-il possible de joindre la position à ce post ? Ou alors, il faut l'envoyer à support@dietrichs.fr.
Bonjour Ludovic,
Le déplacement de la coupe sera possible à partir de la version 20. La disponibilité de la version est prévue courant février.
