Oui, la copie d'un groupe est possible avec les fonctions de copie habituelles. Il est important néanmoins d'activer la sélection des groupes de construction (7-07 dans DI-CAM -> Doit être sur Actif).
Pour ce qui est des traitements qui doivent être réalisés dans des pièces en contact avec le groupe, on utilisera là aussi les traitements de type 4.
Bonjour,
La fonction groupe de construction permet justement d'éviter de supprimer les usinages tel que cela est décrit dans la notice suivante : [email]https://user.dietrichs.com/downloads/details/id=111.html[/email]
On commence par créer un groupe de construction (7-05-1 dans DI-CAM Construction libre). La première pièce détermine par défaut le système de coordonnées du groupe (c'est modifiable par la suite). On sélectionne ensuite les autres pièces.
Un plan de ce groupe peut ensuite être déposé (1-01-02).
Bonjour,
Non, il n'y a pas de paramétrage possible pour les réservations de pannes. Seules les ouvertures (portes, fenêtres et niches) peuvent recevoir des paramètres de construction automatique.
L'éditeur DI-COB est nécessaire pour pouvoir modifier une bibliothèque (et un peu de formation). L'autre option consiste à demander des adaptations auprès de son interlocuteur régional.
Techniquement oui, il faut pour cela définir ces composants dans la bibliothèque DI-COB. Les bibliothèques standards ne prévoient pas la création des "volumes" d'isolant mis à part les panneaux isolants répartis sur toute une couche. Ce n'est pas toujours utile car le volume d'isolant nécessaire est indiqué dans les métrés.
La représentation de l'isolant que l'on voit correspond aux hachures automatiques.
Dans DI-CAM, cette opération est possible puisque l'on peut facilement masquer ou afficher certains éléments avec les différentes options (affichage, filtre pour sélection, masquer les corps activés ou désactivés, etc...).

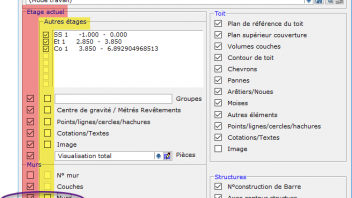

Depuis DI-MUR Conception, on ne peut pas afficher certains volumes de mur d'un même étage. En revanche, si les murs bétons appartiennent à un autre étage, il suffit de se placer dans cet étage et de régler les options d'affichage ainsi :
- Cocher les Volumes de mur étage actuel (colonne de gauche)
- Décocher les volumes de mur des autres étages.

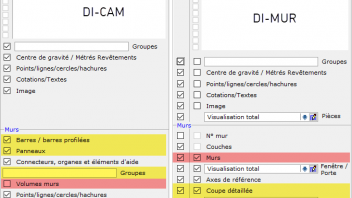

Dans les deux cas, les options d'affichage sont appelées avec la fonction 1-7-1. On distingue l'affichage des volumes de mur et les composants (barres, panneaux). Les composants sont gérés par les groupes de -20 à +20.
Bonjour,
C'est juste une différence d'affichage. Dans un cas, le volume de mur a été désactivé mais pas dans l'autre. L'affichage des composants est géré par les groupes. Exemple : Composant créé en couche 0 -> groupe 0.
Bonjour,
Comme je l'avais indiqué, la possibilité de créer deux limons ou deux crémaillères ne faisait pas partie des évolutions de la version 20. Je ne peux pas indiquer quand elles seront réalisées car la liste est très longue et il est difficile de tous les satisfaire. Pour autant, ce souhait a déjà été remonté. j'espère aussi qu'il sera réalisé dans une prochaine mise à jour.
Bonjour,
Non, il n'y a malheureusement pas de coffre de volet roulant en coupe mais il doit être possible d'en trouver au format DXF ou DWG sur internet. Certains fabricants proposent de télécharger les coupes de menuiserie.
La récupération automatique des réglages ne permet pas de synchroniser le contenu de fichiers. Les fichiers standards sont néanmoins présents sous C:\Dietrichs20\#74\FRA\. Ils peuvent donc être récupérés par échange de données : Récupérer des réglages
C'est possible de joindre le plan concerné à ce post ?
bonjour,
A ma connaissance, il n'y a pas de réglage pour cela. On peut le forcer pour les cotations classiques mais pas pour les cotations cumulées. il est possible qu'en refaisant la cotation manuellement (avec l'activation des points intermédiaires), on obtienne un autre résultat.
Bonjour,
Les contours de couches n'ont pas été recalculés. La fonction 3-6 Contour initial doit être utilisé dans Ossature. Cela permet de rétablir le contour des couches.
Bonjour,
cette fonction sert à copier les propriétés d'un élément de dessin. Voilà la description de la fonction (nouveautés 19.01)
Reproduire la mise en forme
Une nouvelle fonction est disponible pour les objets 2D : "Reproduire la mise en forme". Cette fonction se trouve dans le menu "Edition" et vous permet de transmettre les propriétés d’un objet 2D (ligne, cotation, texte, etc…) à un autre objet de même type.
Après avoir sélectionné la fonction, vous choisissez l’objet à partir duquel les propriétés doivent être récupérées. S’ouvre alors une fenêtre dans laquelle vous pouvez activer ou désactiver chaque propriété pour le transfert. Les champs en bleu correspondent aux propriétés qui seront transmises alors que les propriétés en rose ne seront pas transmises. Cela permet de transmettre les propriétés d’un objet à un autre de même type très rapidement.
Bonjour,
les variables pour piloter les murs sont également accessibles depuis la fonction 1-6. Si elles ne sont pas visibles, c'est qu'elles ont été enlevées. Elles peuvent être rechargées en cliquant sur le bouton définition des variables et en chargeant les variables correspondantes.
Si les éléments appartiennent au même calque, ils ne peuvent pas être dissociés lors du dépôt de plan. Pour la réalisation d'un mur, il est possible de choisir les éléments du murs qui doivent être déposés sur le plan, groupe par groupe. Sur le plan de ferme, les éléments des murs n'ont pas d'impact réel sur la taille de la ferme ; pour cette raison, les paramètres d'affichage des éléments extérieurs à la ferme ne peuvent pas être sélectionnés en détail. De plus, il y aurait beaucoup trop de paramètres si l'on pouvait régler pièce par pièce les éléments qui doivent être représentés sur chaque plan. Personnellement, pour tailler une ferme, je préfère afficher uniquement le strict minimum soit les pièces de ferme et éventuellement les pièces de charpente.
