Beiträge von Gaël

  • IMAGE dans 3D

    Bonjour,


    Pour information, l'import d'image dans le bâtiment sera possible à partir de la version 20. Sa disponibilité est prévue courant février 2020.

  • pente pour un plancher

    On n'utilise pas le plancher pour le terrain sauf si les surfaces sont horizontales, éventuellement. Si c'est en pente, il faut obligatoirement utiliser le versant de toit. Pour éviter tout conflit avec le bâtiment, il faut définir une priorité 0 sur le contour et créer une trémie pour découper le terrain au niveau de la construction sans quoi les murs vont se couper sous le terrain.


    Il y a aussi la possibilité d'utiliser le module modeleur de terrain : Modeleur de terrain

  • pente pour un plancher

    Bonjour,


    Il n'est pas possible de mettre une pente à un plancher. Un plancher est toujours de niveau. Si l'on doit avoir une pente, même minime, il faut passer par un versant de toit.

  • Calcul toit avec chevrons

    Bonjour,


    Non, il n'est pas possible de mettre un poteau dans un fichier "Toit avec chevron" ou "Chevron simple". Pour justifier la section du poteau, il faut créer un fichier "Poteau" er récupérer les efforts de la panne sablière.


    Pour le problème de calcul avec les usinages boulonnés, il y a certainement une erreur avec le fichier paracon.txt. Je joins le fichier de correction qui doit être sauvegardé dans le répertoire de la base de données (Par défaut, sous C:\DHPDBA\). Il remplace celui existant.


    Sous le groupe d'entrée "Sablière, appuis", il est nécessaire de mettre une distance maxi entre appuis si elle ne porte pas sur le mur mais sur des poteaux. La distance sera égale à l'entraxe poteau le plus grand. Pour calculer plus précisément cette sablière, un fichier "Poutre/Panne" devra être créé.

  • IMAGE dans 3D

    Bonjour.
    Il est possible de créer un panneau et de lui appliquer une texture. Des textures libres peuvent être définies mais leur résolution reste limitée en taille.
    Textures libres


    Le souhait d'intégrer une image dans la 3D est connue et a déjà été signalé.

  • Répétition de connexions au point

    Bonjour,


    il est possible de définir un perçage entre les chevrons et la panne dans la fenêtre de création de la panne.


    Il est également possible de réaliser ces perçages avec perçage unique sur pièces croisées.

  • Modification Etage des murs

    Bonjour,


    Non, ce n'est pas possible de changer l'affectation d'un mur. Pour éviter d'avoir à recréer la construction du mur, les composants peuvent être enregistrés en bibliothèque. Toutefois, le volume de mur et les ouvertures devront être recréées.

  • Conception de toit dans le profil

    Bonjour,


    La case "Avec valeurs thermiques" est cochée dans la fenêtre de recherche du profil. Cela signifie que seuls les conceptions comportant des valeurs thermiques sont affichées. En décochant cette case, la tuile devrait apparaître.

  • DiCam mesure

    Bonjour,


    Le menu contextuel du clic milieu (ou shift + clic droit) offre une fonction de mesure comme dans les autres modules.

  • Création de test avec plusieurs lignes

    Bonjour,


    La fenêtre de fonction "Plusieurs lignes de texte" ne peut pas être agrandie mais je vais transmettre le souhait.


    La fonction import rtf permet d'importer un document créé au format *.rtf. Cependant, ce texte est importé sous forme d'image et non sous forme de texte éditable et modifiable.

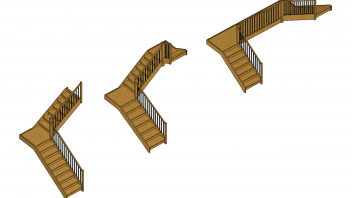

  • Limon Escalier v19

    Bonjour,


    Dans la version actuelle, cela n'est pas possible. Peut-être que cela sera possible dans une version future. En attendant, il faut créer un plancher et deux escaliers pour obtenir ce résultat.

  • Liste de portes fenêtre

    Bonjour,

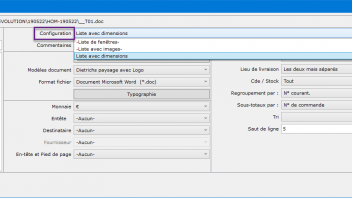

    Depuis info-bâtiment, il faut :
    - Cliquer sur "Configuration" en bas à gauche
    - Cliquer sur "Nouveau"
    - Sélectionner "Liste de portes et fenêtres"
    - Indiquer le nom de la liste sous Description. Exemple : "Liste avec dimensions"
    -> La liste est créée tout en bas de la liste.
    - La sélectionner et cliquer sur "Colonnes"
    Au besoin, enlever et réordonner les colonnes
    - Valider par OK
    - La liste doit être cochée pour être choisie lors du prochain dépôt de liste.
    Il est également possible de choisir la liste déjà créée et de choisir la liste créée au moment de l'édition.
