Einzelstabplan

    Hallo,

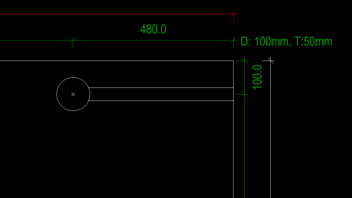

    am einfachsten wäre es, wenn die Bohrtiefe mit an der Maßlinie rausgeschrieben wird. Dann braucht es ab und zu mal mehrere Maßlinien, das ist aber einfacher zu handhaben.

    • Offizieller Beitrag

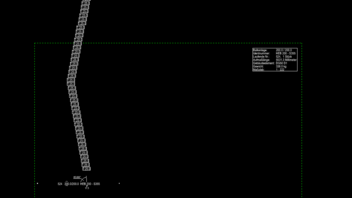

    So ein Plan würde bei mir nicht rausgehen, denn lesen kann den niemand mehr. Ich würde sämtliche Bohrungsvermaßungen samt Texten löschen, und durch eine eigene Maßkette ersetzen. Daneben ein neuer Text wie z.B. "20 Bohrungen Ø7mm im oberen Flansch".


    Damit kann jeder Stahlbauer was anfangen.


    Alternativ würde ich das Bauteil in einem größeren Maßstab darstellen, dann verteilen sich die Beschriftungen vielleicht sinnvoller.



    Bohrungsvermaßungen für JEDEN auftretenden Fall perfekt zu programmieren könnte zu einer Lebensaufgabe werden. Wenn man damit fertig ist, kommt jemand, und zeigt einen Fall, bei dem es wieder nicht passt. :winking_face:
