Beiträge von Mammut

Ich sehe ich das genauso wie Benjamin. Solche Verbindungen gehören zum Alltag im modernen Holzbau.
Da gehört einfach eine Lösung her damit die Bastelei endlich aufhört.

Hallo,

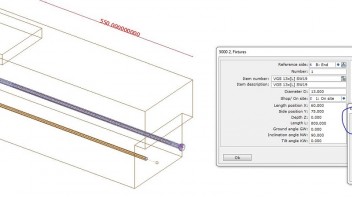

warum kann man da keinen negativen Wert eingeben?

Hallo,
das CMS Programm von Strucsoftsolutions habe ich gestern ausprobiert. Das geht aber nur über den Umweg die Einzelstabpläne in Acad nachzubearbeiten. Das ist sehr aufwendig und auch fehleranfällig.
Den Weg über IFC haben wir mit den Stahlbauern als erstes probiert. Tekla scheint aber beim Import auch noch nicht soweit zu sein. Die mussten auch noch sehr viel händisch nacharbeiten.
@Jo: schaut euch das bitte mal genauer an. Das wird in der Zukunft immer mehr kommen.

Hallo,

wir werden immer wieder von Stahlbauern nach *nc1 (DSTV) Files gefragt. Stahlplatten gehen meist als DWG durch aber bei HEA, HEB usw. mit Bearbeitungen geht jedesmal das Gejammer los. Ist da mal was angedacht fuer die Zukunft?

Hallo Planer,

mit den Buchstaben bei den Plaenen haben wir hier ein ganz anderes Problem. Alle beratenden Firmen haben am Anfang der Planummer ihr Gewerk (A = Architect, M = Mechanical, S = Structural usw.) Wir habe fuer die Ausfuehrungsplane sozusagen die Werkplaene zur Geometrie - und Detailbestaetigung ein T vor diesen Plaenen. Fertigungsplaene haben aber nur eine Nummer. Ich moechte mir garnicht vorstellen was passiert, wenn wir einen Schweissplan fuer ein Stahlteil rausschicken und die Plannummer faengt mit A oder S an.
Also nochmal an Dietrichs: das ist ein MUSS im Ingenieurholzbau.

Hallo Jo,

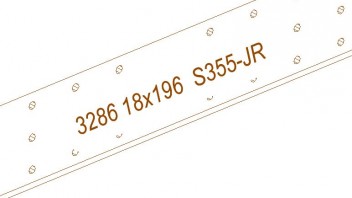

ja, die Laenge wird zwar angezeigt aber da ist kein "x" dazwischen (siehe Anhang). Das ist total verwirrend, ganz speziell wenn man noch die Sortiernummer mit anzeigt. Die Dicke sollte an letzter Stelle stehen und ausschaltbar sein. Die Beschriftung sollte genau so aussehen wie auf dem ersten Beispiel welches ich angehaengt hatte.

Hallo Planer,

das stimmt zwar alles aber erklaere mal den beteiligten Firmen warum die Plaene ploetzlich Buchstaben haben.

Es gibt zwei Varianten:
1. Stahl kommt aus Amerika
alle Standarddicken sind in der exakten inch Dicke in der Datenbank angelegt. D. h. ich brauche nur Laenge und Breite in der Beschriftung da die Dicke in der Itemnummer steht, (L x B , Item) wie im Beispiel
2. Stahl kommt aus Europa
Da haben wir nur die Stahlqualitaeten in der Itemnummer und keine Blechdicken d.h. wir brauchen Laenge x Breite x Plattendicke + Item auf den Plan.

Genau, kommt drauf an was man macht. Bei sowas ist man nach 1/4 der Plaene schon oft bei 1000.....

Hallo Dietrichs, hallo Dietrichs............

Hallo,

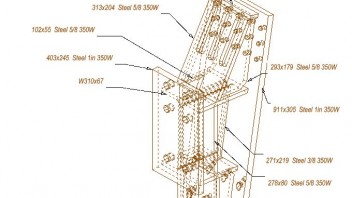

bei Schweissteilen haben wir die ganzen Stahplatten als Platte in der Baudatenbank (hauptsaechlich wegen den inch Stahlplatten). Damit kann man aber leider nicht mehr die Groesse mit beschriften. Kann man da bitte die Moeglichkeit einbauen, dass Laenge x Breite wie im Anhang mit rausgecshrieben werden koennen.

Hallo,

nun sind es schon fuenf Jahre.....wann passiert da mal was?
Es kann doch nicht so schwer sein den Schwerpunkt da einzubauen.

fuenfstellig waere zukunftssicher....

Hallo,

kann man die Plannummern irgendwann (zeitnah) vierstellig machen? Bei den meisten BVs. sind nach der Haelfte der Plaene die Plannummern zu Ende.

Zitat von benjamin_gretsch

Noch ein großer Wunsch zur Elementierung:
Nachdem unsere Hauptarbeit ja aus solchen Projekten (siehe Bild oben) besteht, wäre es enorm hilfreich wenn es im Programm die Möglichkeite gäbe, mehrere gleiche Elemente zu erstellen!
Gleich, im Sinne der Elementnummer!

Außerdem soll am Dachelementplan dann stehen: "Element B02 36 Stck." zum Beispiel.......man würde sich hier sehr viele Planablagen sparen :wink:

So soll/muss das in Zukunft funktionieren!

Das unterschreibe ich sofort!

Hallo,

ich kann in der angehaengten Position nur in der ersten windschiefen Dachflaeche Sparren eingeben. Hat irgendjemand eine Idee woran das liegt?

Den Wunsch von Benjamin unterschreibe ich sofort...

Jo,

ich hab den Schalter gerade gefunden. Damit funktioniert es gut.
Wenn die Beschriftung irgendwann mal mit an der Maszline rausgeschrieben wird waere es noch besser.

Hallo,

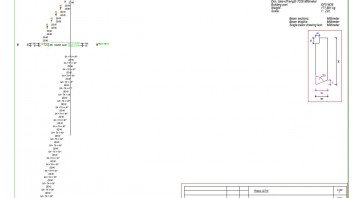

seid bei den Platten die Bohrtiefe an der Maszlinie mit rausgeschrieben wird funktioniert das sehr gut. Es gibt fast keine Probleme mehr mit Planablagen bei denen die Bauteile zu weit auseinander sind und unmoeglich Maszstaebe haben. Warum kann man das nicht auch bei den Staeben einbauen. Ich hab mal wieder jede Menge Plaene, die wie im Anhang aussehen.

Bei den alten PBA's haben wir die Ausnehmung immer im Machinenprogramm zu Markierungen geaendert war super schnell. Ich vermute mal beim Cambium wird das nicht mehr so einfach gehen.
Ja, die Rechteck Markierung waere schon was.
