Hallo,
das kann auch daran liegen, dass die DXF oder DWG Datei zu neu ist. Dietrichs kann nur bis Acad 2010 einlesen. Ich hab das Problem auch manchmal. Einfach die Datei in Acad unter einen aelternen Format abspeichern hilft da. Im falle du hast kein Acad kannst du Draftsight von 3DS nutzen.
Hi Kayaker,
this works a little bit different. First you have to transfer the process to an auxiliary beam or another volume. Like Jo described the filter allows here to choice the right volumes which should get the process. In a 2nd step you have to copy the volume with the process (it is now a process type 4) to all beams where you need the process. With reprocess the program calculates now the all new processes on the selected beams. They become a process type 5.
Hallo,
am besten fuer beide.
Hallo,
ich hab immer wieder jede Menge Stahlteile mit Senkungen fuer Vollgewindeschrauben. Um das klar zu unterscheiden gebe ich immer eine zweite Bohrung mit ein. Das ist aber auf den Plaenen immer ein riesen Aufwand der Bohrungstext an jeder Maszlinie muss ergaenzt werden und die zweite Maszline rausgeloescht werden.
Wenn man bei den Bohrungen einen Zusatztext mit eingeben koennte der hinter der Durchmesserangabe erscheint waere das Problem geloest. Das muesste dann beim Neuberechnen natuerlich mit uebertragen werden.
Maria,
was gehen muesste ist die Schwellen und Raehme aus dem Wup Editor an die Maschine zu uebergeben. Multiwand erzeugen und die Wup Datei an der Abbundanlage einlesen unoetige Bauteile loeschen und fertig. Das geht allerdings nur, wenn ihr die Stabbauteile auf einer Weinmann abbindet.
Jo,
ich gebe dir recht, dass es gut ist wenn der Weinmannbediener die Position der Beschlaege ect. sieht. Allerdings wird dann die Liste fuer die Materialabhaenigen Funktionen sehr schnell zu kurz. Kann man die Liste verlaengern?
Da faellt mir gleich nochwas ein, es waere super, wenn man nicht nur Materialabhaengige Funktionen hat sondern auch nach Bauteilarten.
Hallo Audi,
das wird der Grund sein. Schau dir die Stabkoordinaten in Dicam an dann siehst du es sofort.
Enweder Stabkoordinaten aendern oder PSB umschreiben (Bezugsseite einfuegen)
or draw it in Autocad and import...
Hi Peter,
I design these curves mostly with extrusion. Design the brace in the wall or truss modul with auxiliary geometry. Than design points in wall design 02-2-03 (distribute on arc). Extrude in Dicam the piece and done.
ja, im grossen Fenster geht's komischerweise

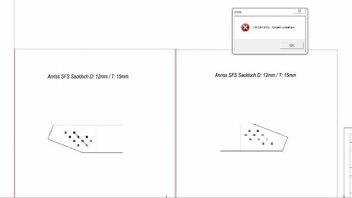

manchmal stuerzt Plancad bei einer einfachen Linie von Punkt zu Punkt ab. Dannach muss man das Startmenue auch schliessen, sonst laesst sich Plancad nicht oeffnen. Normalerweise geht es dannach, beim Plan im Anhang allerdings besteht keine Chance eine Linie zu zeichnen (unabhaengig welche Linieneinstellung).
ist es Moeglich den Bemaszungen ander Farben zuzuorden? Der Hintergrund ist, dass Pruefingenieure ihre Eintraege mit gruen machen. Bohrungen sind auf den Einzelstabplaenen gruen. Wir bemaszen die Bohrungen in den Regeldetails normalerweise mit der gleichen Farbe wie auf den Stabplaenen um eine bessere Uebersicht zu haben. Viele Pruefer stoert das, ich wuerde gerne eine andere Farbe dafuer haben.
Hallo

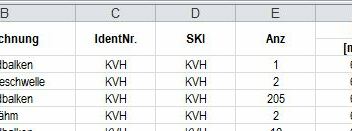

wenn man Listen zusammenfuegt, die aus verschiedenen Positionen, z. B. Wand und Dach extra gezeichnet, starten die Holzlistennummern immer bei #1. Sie sollten mit der Laufnummer der aktuellen Sortiereinstellung starten sonst sind auf der Holzliste doppelte Nummern.
Dann frag ich mich wieso es bei den Wandelementen funktioniert und bei der Decke im letzen Jahr funktioniert hat. Die Sortiereinstellungen der Decke sind uebrigens identisch mit dem anderen Projekt. Ich hab Sonntag Nachmittag 3h damit zugebracht, bei einen Dach mit einer Dachflaeche saemtliche nicht dargestellten Bearbeitungen zu suchen weil mal wieder jede Menge Darstellungsproblem da sind, gestern das gleich bei einen anderen Projekt, wieviel Zeit ich mit Maschinendaten umaendern wegen Sachen die nicht funktionieren ich in letzter Zeit zugebracht habe weiss ich nicht, es ist aber viel zu viel, die Liste laesst sich jetzt noch um jede Menge ander Punkte erweitern und na klar, jetzt uebergebe ich noch alle Staebe einzeln und aendere die Anzahl manuell. Toll....
Hallo,
wird sich da was tun in naechster Zeit? Ich sitze gerade mal wieder da und schreibe Blaetter in Blatt laengs geneigt um.
Ich hab das Projekt letztes Jahr in der 10er gemacht und nur heute geoeffnet, was probiert und abgespeichert.
Hallo Joachim,
es ging im letzten Jahr in der 10er Version. Der Schalter ist ja extra deshalb eingebaut worden. Ich hab eine Datei vom letzten Jahr an die Hotline geschickt. Die ist genau so uebergeben worden. Kann sich bitte jemand der Sache annehmen, ich muss bis heute Abend die KVH Bestellung fertig haben. Dazu muss ich unbedingt wissen, ob ich das in den naechsten Tagen so an die Maschine bekomme. Wenn ich wegen dem Spass Neusortieren muss stimmen die Holzlistenpositionen nicht.
Ich hab die aktuellste Datei nochmal an die Hotline geschickt. Da sind noch ein paar andere Fragen mit dabei.
Kann es sein, dass der Schalter nicht geht? Ich habe hier eine Elementdecke und will alle KVH Staebe uebergeben. Sortiert ist ohne Beruecksichtigung der Pakete um moeglichst wenig verschiedene Positionen zu haben. Bei der Uebergabe kommt immer wieder die beruehmte Meldung "unterschiedliche Bauteile mit gleicher Lfnr".
Wenn wir einmal beim Thema sind wie sieht es mit der Gleichteilerkennung bei den Elementen???
....und vielleicht koennte man bei den verkanteten Pfetten noch als Positionierung die Pfettenachse mit einbauen. Bei groesseren Bauten hat man die Pfetten meist mittig auf den Rasterlinien und muss immer rechnen oder messen wie weit sie weg sitzt. So koennte man einfach die Rasterlinie anklicken und fertig. Wenn man dann noch wie bei Deckenbalken eine Moeglichkeit hat ein Band zu erzeugen - Einhaengpfetten in einer Line an die Binder / Sparren automatisch anschneiden koennte man viel Zeit sparen.
