Hallo
Ich erstelle einen neuen Plan. Importiere eine DXF Datei und bestimme einen Einlesefaktor ( z.B. 0.01000) nun messe ich eine Linie und merke, dass der Faktor nicht stimmt. Kann ich nun den Faktor ändern, ohne dass ich das DXF löschen und neu einlesen muss??????
Vielen Dank für die Hilfe
Du kannst mit "Varia" die ganze Zeichnung vergrößern bzw. verkleinern. Dazu musst du alle Zeichnungselemente vorher auswählen.
Super dann kann man ja sogar auch zwei dxf dateien mit verschiedenem faktor einlesen.
Nur.... wo und wie finde ich Varia?????
Linus meint wohl im Planprogramm 3-02 Skalieren!
Upps, da hat wieder das ACAD durchgeschlagen. Natürlich soll es skalieren sein.
vielen dank, ich werde dies ausprobieren
dxf löschen und neu einlesen geht wahrscheinlich schneller...
Hallo,
Ich habe ein DXF im Maßstab 1:1 bekommen, in der Deckenkonstruktion eingelesen, durch Deckenbalken ergänzt und will nun den geänderten Stand als DXF im Maßstab 1:1 zurücksenden.
Scheinbar geht das nur über den Umweg des Planprogramms.
Nur wie bekomme ich eine Konstruktion mit 13x5 m auf einen Plan?
Muß ich ein eigenes Papierformat anlegen oder gibt es einen einfacheren Weg?
Ja, es gibt einen einfachen Weg.

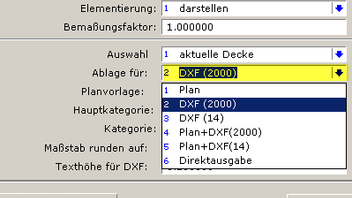

Bei der Planablage kannst Du wählen, ob Du für "Plan" oder z.B. für "DXF(2000)" ablegst. In diesem Fall wird keine Planablage, sondern direkt eine 1:1 dxf-Datei aus dem Modell erzeugt.
Dxf-Ablagen aus dem Modell werden immer 1:1 erzeugt.
Dxf-Export aus einem Plan wird immer im Zeichnungsmaßstab erzeugt.
Wieder mal vielen Dank für die schnelle Hilfe.
