Beiträge von Markus_Herrmann

Hallo,

Da ich immer mal gewisse Probleme hatte bei aufgesetzten Schleppdachgauben nachträgliche Änderungen auszuführen, gebe ich diese gerne, zumindest wenn Änderungen wahrscheinlich sind als eigene Hauskontur ein.
Leider kann hier das Gaubenprofil aus dem Profilmodul nicht eingelesen bzw. zugewiesen werden da nur das Hauptdachprofil erkannt wird.

Wenn hier eine Möglichkeit geschaffen würde daß auch die Gaubenprofile in der Dachaumittlung einer beliebigen Hausseite zugewiesen werden könnten wäre dies für mich eine erhebliche Verbesserung.

Also ich würde bei mehr als 1000 Plänen pro BV. eh die Übersicht verlieren.

Ich hab mich jetzt auch nicht direkt auf das Fachwerkproblem bezogen.
Ich stand halt schon des öfteren vor dem Problem Wandaufbauten zu visualisieren mit z.B. außen Trapezblech und innen Holzverschalung
oder einfach nur die äußere Schicht beplankt.
Das funktioniert zwar dann wenn man die Platten eingibt, was aber zu diesem Bearbeitungsstand nicht immer sinnvoll bzw. aufwendig ist.
Zudem findet man dann nicht unbedingt eine Platte mit der passenden Textur und muß diese dann aufwendig im Baudatenprogramm anlegen.
Deshalb fände ich eine Funktion sinnvoll, ähnlich wie bei den Dachflächenausführungen wo man ja auch für jede Schicht per Haken eine zusammenhängende Platte erzeugen lassen kann, die dann mit der jeweiligen Textur visualisiert wird.

Grundsätzlich wäre es aber eine feine Sache, den einzelnen Lagen eine Textur zuordnen zu können. Hätte ich schon des öfteren gebrauchen können.
Im Dachtragwerk gibt es die Möglichkeit ja auch.

Wir haben auch kein Dicam. Ich würde das im Wandprogramm eingeben.
Ist allerdings aufwendig da unter jedem Sparren eine Notex Wand erzeugt werden muss. Die Hölzer sind aber dann leicht über Teilkonstruktionen (1-5-1) zu kopieren.
Allerdings ist das Wandprogramm auch optional und bei euch eventuell nicht freigeschaltet.

Im Tragwerk unter dem Menüpunkt Schnittzeichnungen ( 1-01-9). Vorher muss aber ein Schnittbereich festgelegt werden ( 9 - 8 ).

Ich hatte das Problem in der 15.2, aber nur wenn im Grundriss Schnittbereiche dargestellt werden sollten.
In der 15.3 ist das Problem noch nicht aufgetreten.

Hallo Planer,
danke vielmals, jetzt funktionierts.
Ich dachte ich habe alle Texturen durchprobiert aber offensichtlich gerade diese überblättert.
Die Erklärung wie üblich sensationell.

Hallo.
ich glaube ich habe da ein grundsätzliches Verständnissproblem.
Im aktuellen Fall will ich eine Wand mit liegenden Alu-Wellprofilen darstellen lassen. Ein Texturset mit stehenden Profilen ist vorhanden und funktioniert auch. Im Ordner GIF/Freitex das Bild austauschen auch kein Problem.
Wie ich dieses dann aber in der Wandausführung als Textur auswählen kann verstehe ich nicht. Die hier unter Textursets aufgeführten Auswahlmöglichkeiten haben auch andere Bezeichnungen als die Dateinahmen im Ordner GiF.
Ich vermute, dass irgendwo ein Zwischenschritt erforderlich ist um ein Texturset aus den Texturbildern zu erzeugen.

Hallo,
Ich habe wie oben beschrieben im Freitext-Ordner die Datei _StG_001 durch ein Wellblechbild aus dem Ordner Metall ersetzt und anschliesend in die waagerechte gedreht.
Wenn ich aber in der Wandausführung dieses Texturset auswählen will, finde ich es nicht. Die Bezeichnungen lauten auch komplett anderst.

Hallo,
Habe heute Version 15.02 installiert und gleich ein Problem.
Beim Ablegen von Wandplänen mit Schnittbereichen erfogt ein Programmabsturz (Access violation)

Danke, hat mir weitergeholfen.

Die Dokumentvorlagen sind aber nicht in der Matlists.xml.
Welche Datei muss hierfür kopiert werden?

Hallo,
hierzu hätte ich auch eine Frage:
Kann ich die Matlists.xml auch von einem 64bit auf ein 32bit System kopieren?
Es werden ja 2 unterschiedliche Datenbanken verwendet.
Und wie bekomme ich die Dokumentvorlagen übertragen?

Hallo,

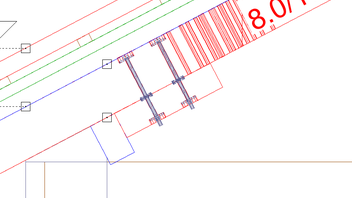

Bei der Eingabe eines Sparrendachprofils ergaben sich bei der Eingabe zwangsläufig ständig diverse Änderungen die zur Neuberechnung der Knackenkonstuktion führten. Die Verbindungsschrauben werden hierbei sauber neuberechnet, die dazugehörenden Bohrungen bleiben jedoch erhalten und werden zudem automatisch vermasst, was den Plan sehr unübersichtlich macht.
Ich finde hier keine Möglichkeit die Bohrungen zu löschen.

Hallo Planer,

vielen Dank für die schnelle Hilfe. Wieder was gelernt.

Hallo,

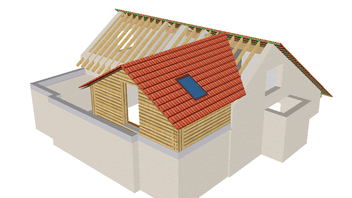

bei dem angehängten Projekt wird auf der Seite des Anbaus auf der Hauptdachfläche kein Dachaufbau erzeugt. Ich hatte den Effekt schon öfters und will nun der Sache mal auf den Grund gehen.
An was kann das liegen?

Leider funktioniert der Trick zumindest in der Deckenkonstruktion nicht.
Hier wird der Zapfen nach der Querschnittsänderung wieder mittig gesetzt.

Danke für die schnelle Hilfe.

Hallo,
ich versuche gerade vergeblich einen Zapfen außermittig einzugeben.
In der Eingabemaske gibt es die Felder "Zapfen Ausrichtung" und "Verschiebung ZV". Beide sind bei mir grau hinterlegt und nicht bearbeitbar.
Ist hierzu Dicam erforderlich?
