HRB Anschluss

    Indem man den Riegel vor dem Pfosten eingibt


    Schöner wäre es, wenn man einen Pfosten bis UK Riegel schneidet und dieser sich dann automatisch bis an den nächsten Pfosten verlängert.


    Die Anschlussautomatik sollte nicht nur beim erzeugen ausgeführt werden sondern nachher beim ändern einzelner Bauteile auch noch.

    Ok, nur noch einen letzten Satz


    Es funktioniert nicht so wie ich es beschrieben habe da ich es vorher getestet hatte.
    Der Riegel bleibt immer an den beiden Pfosten an die er sich bei der Eingabe angeschlossen hatte.
    Schneidet man einen Pfosten kürzer dann bleibt der Anschluss erhalten auch dann noch wenn die Stäbe sich nicht mehr berühren.


    So wie in deinen Bild dargestellt oder auch wenn der Pfosten noch kürzer geschnitten wird.

    • Offizieller Beitrag

    Bons:
    Bei der manuellen Eingabe gibt es keine Probleme, wenn man eine bestimmte Eingabereihenfolge einhält. Das nachträglice automatische Verlängern eines Sturzes halte ich nicht in jedem Fall für angebracht, deshalb soll es auch nicht automatisch geschehen.


    Noch einmal zu meinem Problem: Lässt sich der HRB-Vorlauf so einstellen, dass der Sturzriegel automatisch an den nächsten Pfosten anschließt? Geht das überhaupt? Und wie?

    • Offizieller Beitrag

    Bons:
    Du zeigst hier ein Bild, das meine Frage nicht beantwortet. Das kannst Du gerne anhängen, wenn mein Problem geklärt ist. Mach für Dein Problem bitte einen neuen Thread auf, danke.

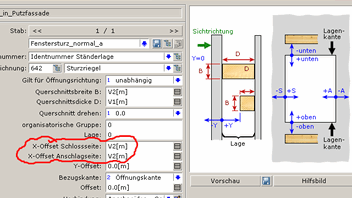

    Die Situation in meinem ersten Beitrag entsteht, wenn ich die Wand mit der hier gezeigten Fenstersturz-Einstellung belege. Die Offsetwerte V2 stehen für die Ständerbreite, so wird der Sturz auch eingebaut.
    Muss ich hier etwas anderes eintragen? Oder suche ich die Lösung an der falschen Stelle?

    Hallo Planer,
    Der Riegel läßt sich meines Wissens nicht automatisch an den nächsten Pfosten anschließen. Und ich würde das auch nur gut finden, wenn man dort eine tolleranz eingeben kann. (Maximal V2). Ansonsten ist es besser diese Punkte auch weiterhin manuell zu machen, da man den Sturz nicht an jeden Pfosten anschliessen kann/will. Wenn dieser z.B. nicht die ganze Lagenstärke hat.




    @ Bons: Das ist auch nicht so toll, wenn man Pfettenlöcher manuell macht, wird man durch solche Automatik automatisch gezwungen alle senkrechten Stäbe dieses Durchbruchs erst einzugeben.

    da die "Verlängerungen" der Riegel hier ja sehr unterschiedlich (0...56,5 cm) sein können ist das hier nicht ganz einfach.
    Evtl. kannst Du aber hier was über die Grenzwerte-Einzellungen (in Wand-3D) erreichen. Falls die hier greifen. (-> Hr. Neumann? )
    Ich glaube -weiß es aber nicht mehr genau, ist schon lange her dass ich einen solchen Anschluß hatte- dass ich damals die Anschlüsse je "händisch" gemacht habe.

    • Offizieller Beitrag

    Im HRB werden alle Stäbe nur genau so lang erzeugt, wie man es eingestellt hat. Eine automatische Verlängerung an irgend ein nächstes Holz, das in einer unbekannten Entfernung steht, gibt es nicht. Ich habe bisher auch noch nicht gehört, dass jemand so etwas macht. Die Grenzwerteinstellungen oder Anschlussbearbeitungen haben dabei keinen Einfluss.

    Viele Grüße,
    Joachim Neumann (Dietrich's AG) :smiling_face_with_sunglasses:
    Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau, Ingenieurholzbau und für die Fertighausindustrie


    if (ahnung == 0) { search "Forum"; read Blog; } else { use brain; make post; }

    Nun, das war nur so eine Idee von mir, die ich auch gut finde und sehe da auch keinen Nachteil.


    Wenn man einen Pfosten löscht an den sich ein Riegel automatisch angeschlossen hat dann wird in einem Grenzbereich nach dem nächsten Stab gesucht mit der Einstellung Anschneiden.


    Beim Erzeugen der Stäbe soll alles so bleiben wie es ist (Stäbe verlängern sich ohne Grenzbereich)


    Aber beim ändern der Stabe könnte es so funktionieren wie ich es oben beschrieben habe.
    Wird ein Pfosten gelöscht oder so kurz geschnitten das keine Berührung mehr mit dem Riegel besteht wird in einem Grenzbereich nach einem anderen Stab gesucht.


    Wie funktioniert es denn jetzt.
    Wenn man einen Pfosten löscht an den sich ein Riegel automatisch angeschlossen hat dann passiert nichts der Riegel bleibt so wie er ist.


    Also wird er manuell an einen anderen Stab Angeschnitten und das funktioniert bei mir dann automatisch.

    Wäre das nicht eine Anschluss-Systematik-Erweiterung :question_mark:
    Die es so schon gibt und zwar bei den Kaminwechseln löscht man einen Sparren dann verlängern diese sich automatich bis zum nächsten.
