hallo zusammen
habe beim gratsparren eine innenliegende kerve erstellt
wie bekomme ich nun die ausnehmung an meine fuspfetten
auflager für gratsparren
-

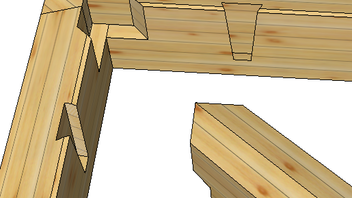

Mit der Funktion 'Eckkerve' in der vorderen Pfette, und 2 Ausnehmungen in der hinteren.
-
Hallo Planer,
wenn das Ganze auf Maschine gehen soll würde ich hier von der Funktion "Eckkerve" abraten. Diese Funktion sollte man nur verwenden wenn die Winkel in einem Bereich liegen, der für den "klassischen" Anwendungsbereich einer Eckkerve bei einem Gratsparren (auf der Außenkante der Pfette aufliegender Gratsparren) typisch ist. Anderenfalls sollte man maschinenabhängig auf eine "Ausnehmung" oder "offene Ausnehmung" zurückgreifen.
-
zgb
-
...und bitte angeben auf welche Maschine das soll :wink:
-
Zitat von Der_Planer
zgb
-
Zitat von audi
Die .zgb Datei, so das jeder was von Deinem Problem hat :lol: :lol: :lol: -
:oops: hab manchmal eine lange leitung
die innenliegende bearbeitung geht auch nicht auf die maschine so wie ich sie erstellt habe
oder wie würdet ihr den anschluss machen
vieleicht mit doppelgewindeschrauben
-
Zitat von Jens Krause
...und bitte angeben auf welche Maschine das soll :wink:
ja auf die G1 Krüsi
-
Ich kenne die Möglichkeiten der Krüsi nicht. Geht das so auf die Maschine?
-

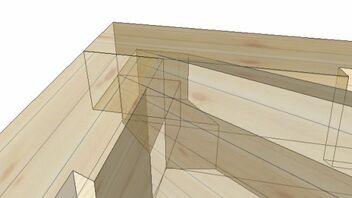

Die Eckkerve geht nicht. Daher Hilfsbauteile entlang der Kanten des Gratsparrens legen und Ausnehmung erzeugen (siehe Anhang)
-
planer deine datei ist lehr oder ich kann es nicht richtig entpacken
Jens Krause deine lösung wird übergeben
jedoch kann es das 3eckige loch nicht stemmen
kann jedoch die eckige öfnung vergrösern bis zurkante dan ginge es auch
jedoch hab ich bei der frikerve probleme die startet nicht auf dr maschiene vieleicht doch eckkerve -
-
planer: Ich habe meine Datei auf Grundlage Ihrer Datei erstellt, sie lässt sich also öffnen.
audi: Das ist kein dreieckiges Loch sondern zwei Zapfenlöcher die ineinander liegen.
Die Freikerve die angemeckert wird befindet sich nicht in den Pfetten sondern im Gratsparren. Wenn ich die im Einzelstab lösche verändert sich die Geometrie des Gratsparrens nicht, sie sind also meiner Meinung nach sowieso überflüssig. Wie haben Sie die denn erzeugt?
