Liniendarstellung im Modellschnitt

Bei der Ablage eines Schnittes kommen regelmäßig zu viele Linien auf den Plan.

Beispiel:
Ich wähle im Grundriss (Satteldach) einen Schnittbereich parallel zur Traufe.
Der Schnittbereich soll die gesamte vordere Hälfte des Gebäudes darstellen, also klicke ich die Vordergrenze auf der Trauflinie, und die Hintergrenze auf der Firstlinie an.

Problem:
Auf den Plan kommen alle Dachausmittlungslinien, auch alle DFF, Kamine, Gauben, usw. von der Rückseite.
Diese Linien verwirren nur, deshalb lösche ich sie immer.

Dasselbe Problem gibt es mit Dicam-Hilfslinien. Die werden auch immer komplett dargestellt und bringen mehr Verwirrung anstatt Hilfe.

Das ist nach meiner Meinung ein Fehler, der korrigiert werden muss.

Richtig, ich meinte die Dachhautlinien, die nicht zum Schnittbereich gehören.

Dicam Hilfsgeometrie:
Es ist dasselbe Problem wie bei den Dachhautlinien. Auf dem Plan werden nicht nur die 3D-Linien dargestellt, die im Schnittbereich liegen, sondern es werden alle Linien abgelegt. Das führt bei umfangreicher 3D-Hilfsgeometrie dazu, dass die Pläne nicht mehr durchschaubar sind.

Im Anhang ist ein kleines Modell mit 3D-Hilfsgeometrie. 2 Schnittbereiche sind bereits angelegt. Auf dem Plan sind beide Schnitte dargestellt. Die Hilfsgeometrie der jeweils anderen Seite sollte nicht auf dem Plan erscheinen.

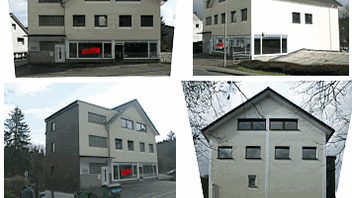

Diese Art der Hilfsgeometrie und die Notwendigkeit der Darstellung kommt bei mir häufig vor. Das resultiert aus meinen bereits bekannten 3D-Aufmaßen mit dem Theodoliten. Die 3D-Mess-Anwender werden allmählich mehr, und das Dietrich's-Programm könnte seine ohne vorhandene Vorreiterposition in dieser Richtung weiter praxisgerecht ausbauen.

Während der Schnittablage sind (trotz aktivierter Hilfsgeometrie) keine Hilfslinien auf dem Bildschirm zu sehen.
Auf dem Plan kommen sie trotzdem an. Aber eben zu viele.

Zitat von Joachim Neumann

... Dabei wird aber die ganze Hilfsgeometrie abgelegt, der Schnittbereich spielt dabei keine Rolle....

Genau das brauche ich aber oft.

freu

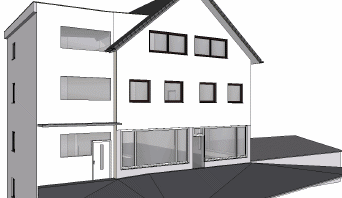

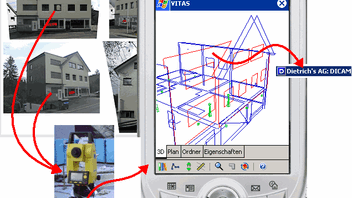

Das ist gut gemeint, aber das geht so nicht. Meine Hilfslinien erstelle ich nicht manuell im Programm. Die entstehen beim Messen an der Baustelle, und liegen im 3D-dxf-Format vor. Die Kunst besteht nun darin, aus diesen Linien das gemessene Projekt zu modellieren. Dazu wäre ein räumlicher Ausschnitt der Hilfslinien übersichtlicher zu handhaben als das gesamte Modell.

Im Anhang ist eine Beispieldatei.

So geht's:

Bandmaß? Was ist das?

Bevor High-Tech kam, kannten wir nur Schrittmaß. :wink:
