hallo zusammen

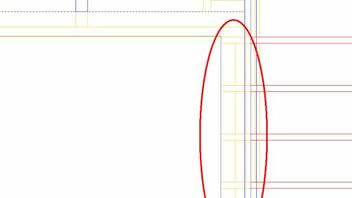

wie bekomme ich hier einen pultdachabschnitt hin
Pultdachabschluss
-
Hier einstellen und in der Sparrendialogbox wählen
-
Da muß aber die Dachkante vorher als oberer Pultdachabschluß definiert werden.
Dachausmittlung 3-02
-
Gibt es eine Pultdachlinie dann steht diese auch in der Sparrendialogbox wo man dann ändern kann.
-
Ändert man die Linie in der Dachausmittlung in eine Wandanschlusslinie dann sieht es so aus in der Sparrendialogbox.
Einfach genial oder nicht
Daran sieht man schon ob die Linie in der Dachausmittlung richtig definiert wurde -
Audi glaube ich hat das Problem, das das im Moment noch eine Traufe oder First ist. Ich weiß irgendwie kann man da doch in der Dachausmittlung rumspielen, meine dass ich irgendwo Linien umdefinieren kann. Habe es aber eben auch nicht geschafft.
-
im moment ist das eine traufe
wenn ich es eingebe das es ein pultabschnitt ist stimmt die firstlinie nicht mehr
hab es mit beiden seiten der bezugslinie versucht aber die dachform stimmt mir nie
-

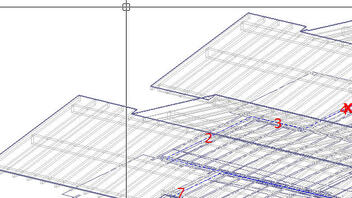

Ändere die Dachausmittlung mit der Dachgestaltung dann passt es auch
Schiebe die kleine Ortganglinie in der linken Dachfläche zurück zu der langen Ortganglinie mit der Dachgestaltung Linie schieben.
Dann verlängere die Dachfläche auf der rechten seite mit Teillinie schieben über die Firstlinie hinaus.
-
leider stimmt das nicht ganz
links ergiebt sich eine traufe
rechts gieb es einen pultabschluss jedoch wird die firstlinie verschoben
bei änderung der dachgestaltung gehts nicht da dann der pult ber den anderen ort leuft das ist nicht zuläsig -
Zitat von Bons
Ändere die Dachausmittlung mit der Dachgestaltung dann passt es auch
Schiebe die kleine Ortganglinie in der linken Dachfläche zurück zu der langen Ortganglinie mit der Dachgestaltung Linie schieben.
Dann verlängere die Dachfläche auf der rechten seite mit Teillinie schieben über die Firstlinie hinaus.
Hallo Audi.Bons hatte schon recht. Die Linie die Du als Pult umbenennen willst ist eine Traufe. Mach das so wie Bons schon geschrieben hat und es passt. :wink:
-
Ist das die Lösung die Du möchtest?
-
kann deinen anhang öffnen doch ist nichts drinn :oops:
wie hast du das hinbekommen -
-
:oops: :oops: :oops: :oops: ... ich speichere die Projekte aus dem Forum im extra Verzeichnis. Und da die meisten hier im Gegensatz zu Ihre Projekte Zahlenmäßig Ordnen komme ich da schon mal durcheinander. Bei mir sind es immer die ersten zwei bis drei Buchstaben des Nachnamen, und dahinter das laufende Jahr.
