Vertikalschnitt in Wandkonstruktion

In den Schnitten werden nur die Stäbe der Wand angezeigt.

Hallo veedi,

anstatt die MOS zu ändern, (die ja auch wieder zurück geändert werden muss,) erzeuge ich eine Ablage aller erforderlichen Bauteile im Dicam und füge diese in die Wandpläne ein.

Eleganter, zeitsparender und weniger fehleranfällig wäre natürlich, wenn alle Bauteile rund um die Wand automatisch mit abgelegt werden könnten. Beim Konstruieren der Wand sind sie ja auch sichtbar.

für die Wunschliste:

in der Wandkonstruktion möchte ich mehrere horizontale und mehrere vertikale Schnittebenen speichern können, die automatisch nebeneinander bzw. untereinander in der Planablage erscheinen. Bisher muss ich die Wandpläne dafür mehrmals ablegen und in mühevoller Kleinarbeit im Planprogramm wieder zusammensetzen.

Auch in der "Wand-Sammelablage für das ganze Geschoss" sollen dann die gespeicherten Schnitte (für jede Wand individuell festgelegt) berücksichtigt werden. Das spart eine Menge Zeit.

und noch einer:

Hier fehlt die Funktion: Punkt schieben
Die Funktion lässt sich nur sehr umständlich mit Hilfe der vorhandenen ersetzen.

Ok.

Die meisten Wandpläne brauchen mindestens 2 oder mehr Horizontal- und Vertikalschnitte. Der Plan entsteht immer durch mehrere Ablagen und viel Bastelarbeit.

1. In einer Wandansicht sollen mehrere Schnitte gleichzeitig definiert werden können und in der logischen Reihenfolge neben bzw. unter der Ansicht angeordnet werden.

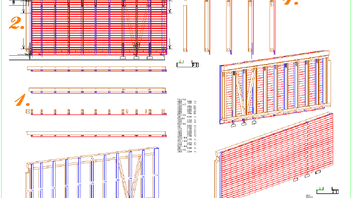

2. In diesem Plan liegen 5 gleiche Wandansichten übereinander, nur damit die Schnittmarkierungspfeile sichtbar sind. Der Plan ist deshalb mit viel Datenmüll belastet.

3. Die Schnittmarkierungen sind zu groß und deshalb unübersichtlich. Entweder kleiner machen, einstellbar, oder verschieblich (ähnlich wie Höhenkoten)

4. Automatische oder benutzerdefinierte Schnitt-Bezeichnungen an der Schnittmarkierung und unter/neben dem Wandschnitt; z.B. Vertikalschnitte mit Ziffern, Horizontalschnitte mit Buchstaben.

5. - 99.: Auf diese Vorschläge verzichte ich vorläufig, damit die ersten 4 schneller umgesetzt werden :wink:

Hallo Panther,

du hast recht, es geht alles. Irgendwie. Und die vorhandenen Möglichkeiten nutze ich auch wie oben beschrieben.
Es zeigt sich nur, dass die "Bastelmethode" zeitaufwändig ist und doch ziemlich häufig vorkommt. Deshalb wäre ich für eine Programmerweiterung hier sehr dankbar.

Nett von Ihnen. Zufälligerweise rücken diese Punkte in greifbarere Nähe.
