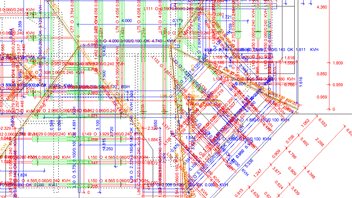

Texte übereinander ?

Hallo Hoschi,
per Hand vermaßen. Sonst blickst nicht durch.

Hallo Hoschi,

wenn du nur die Längen brauchst, dann lege den Plan nur mit der oberen Anreißlänge ab. Die anderen Infos braucht man nicht.

@DHP

Vielleicht sollte man überlegen ein Liste auszugeben wo diese Infos drauf sind. Dann braucht man im Sparrenplan nur die Laufnummer.

Bei solchen Dingern mach ich immer 2 Pläne. Einen Pfettenplan mit beschriftung und Bemaßung der Pfetten. Und einen Plan indem nur die Sparren beschriftet sind. Aber egal wie man's letztendlich macht, das ist immer sehr viel Handarbeit.

Dieses Thema wird schon ewig diskutiert. Ich habe mir angewöhnt, mehrer Pläne zu erstellen. Ist ganz einfach, nur z. B. Sparren und Schifter ausblenden und die Bemassung für die Pfetten richten und dann umgekehrt.

Brauchst Du die Längen für den Handabbund?
Ich hätte da nämlich ein ähnliches Problem.

Ich vermisse oder suche die Möglichkeit, für eine Dachfläche alle Schifterlängen auf ein Sparrenprofilplan zu bekommen,
dieses verhindert ein verschusseln beim Handabbund eigentlich immer recht gut :whistle:
... hab nur A3 :roll:
gibt s sowas?

Gruß Torre
Ps: sorry fürs zwischenfragen.

Hallo Torre,
bei der Ablage Sparren- Pfettenplan kannst Du doch die Stablängen entsprechend angezeigt bekommen, da hst Du alles auf einem Blick. In einem Profilplan weißt Du ja nicht, auf welche Seite die Schmiege der Schifter kommt :wink:

Ja, aber ich bin doch so'n Gewohnheitstier :p

Habe jetzt noch etwas rumprobiert und einen Plan nur mit Stabnummer und Länge erzeugt, sieht gut aus.

Hehe, nun hab ich schnell noch nen Montageplan draus gemacht, sauber!
... aber auch einige neue Fragen, doch die stell ich ein andermal

Grüße Torre

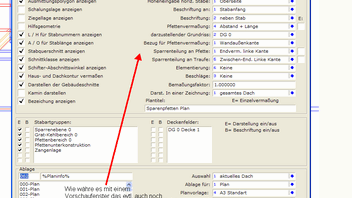

Als erstes können verschiedene Infos entfernt werden. Z.B. das L für Laufnummer dann das O für obere Anreißlänge sowie die Schnittklasse.

Den Querschnitt in cm dann werden die Zeilen schon mal viel kürzer
z.B. 150 3,884 10x16

Die Schnittklasse kann man bei entsprechender Einstellung an den Farben erkennen. Laufnummer und Obere Anreißlängesteht im Textblock oder könnte auch festgesetzt sein.

Zitat von Der_Planer

Das kann ruhig alles auf einen Plan. Nur eben nicht auf eine "Postkarte".
Wozu gibt's A0? :roll:

Hallo Planer,
A0 kann ich auch , aber unsere Zimmerer sind damit nicht begeistert. :wink: , außerdem muss ich dann fast jeden Text bewegen, da beschwert sich meine Maus

Meiner Meinung nach wäre schon viel geholfen, wenn bei übereinander liegenden Schwellen und Pfetten mit Stützen der Abstand der Texte von den Pfetten unterschiedlich wäre. Dann würde man schon mal alle Texte sehen.
Oder es gäbe eine Art "Kollisionskontrolle" für die Texte, d. h. Texte, die sich überlagern blinken, oder so......
