hallo zusammen
ich hab vom architekten einen dxf plan erhalten
wenn ich disen einfügen möchte erscheint mir bei der layerauswahl nichts
obwol ich den plan mit dem DWG Viewer anschauen kann
wo kann mein fehler sein
dxf einfügen
-
hallo audi,
Blöcke, Gruppierungen, Polylinien in der Zeichnung.
Die gehören vorher aufgelöst und die ganze Datei erst mal "entmistet", bereinigen, Schraffuren raus, usw.... -
Was Redgre sagt ist zwar nicht unbedingt falsch, sollte aber auch nicht zwingend notwendig sein.
Ggf. mailen Sie mal die Datei an die Hotline oder hängen sie hier an, wenn sie nicht zu riesig ist. -
Da hat ein Held den ganzen Plan im Papierbereich gezeichnet. Diesen ignorieren wir beim Import, da er normalerweise nicht benötigt wird und eher stört.
Ich habe mal alles in den Modellbereich verschoben. Nehmen Sie die angehängte Datei. -
vielen dank Herr Neumann für die schnelle hilfe
kann ich wenn das nochmals vorkommt dises irgendwie selber korrigieren
-
Wenn Sie ein Programm haben, dass den Modellbereich und den Papierbereich von AutoCAD kennt, dann ja. Am besten wäre hier ACAD selbst.
-
ich hab mir für diesen Zweck
http://www.bricscad.de/
zugelegt, ist einiges günstiger als das Original -
Hallo zusammen
Ich weiss nicht ob mein Problem das selbe ist wie von audi
kann mir jemand helfen -
Das lässt sich somnicht sagen, könnte aber sein. Ich kann nichts sehen, was Probleme bereiten könnte.
-
Sorry falscher Anhang
-

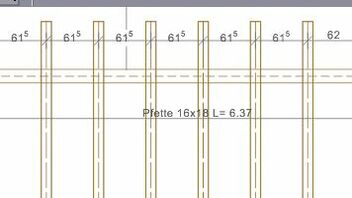

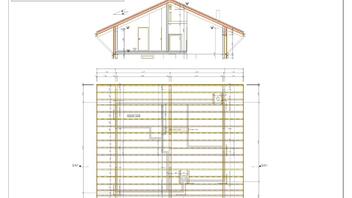

Hallo Jack,
der Plan ist komplett im "Papierbereich" gezeichnet. Dietrich's liest nur aus dem "Modellbereich".
Ich habe den Plan entsprechend konvertiert:
-
Noch ein Tipp:
Verwende beim Einlesen den Faktor 1,27Beim Konvertieren von dxf-Dateien passieren manchmal kuriose Dinge, weil manche Programme alle Maße in Zoll interpretieren, und im Papierbereich ein Maßstab existiert. Das dxf-Format kennt keine Einheiten.
-
Danke Planer :lol:
immer eine gute Hilfe
-
Hallo zusammen,
Der Total Commander hat doch auch einen DXF Viewer. Wo finde ich den denn?
Das Thema DXF sauber einlesen, wäre vielleicht auch mal was für den Hotline Spezialtipp. Mit dem Faktor bin ich auch immer am Probieren bis es passt und die Hälfte der Orginalzeichnung kommt nur unbrauchbar im Plan Cad an. -
den dxf-Viewer gibt's als plugin für den Total Commander. Geh auf die Seite von gishler http://www.ghisler.com/deutsch.htm und dann weiter plugins http://www.ghisler.com/dplugins.htm allerdings wird aus der *.dxf dann ein pixelbild gemacht, zum anschauen reichts, zum weiterbearbeiten wird aber dann doch ein CAD-Programm gebraucht.
-
Danke für die Info.
-
Hallo zusammen
Ne Frage hätte ich auch noch zum DXF einlesen:
Wie bekomme ich eine 2D DXF genau auf den XYZ Anzeiger von DHP
