hallo zusammen
ist es eigentlich möglich das man pfosten von der wand
in der hilfsgeometrie des grundrisses abzulegen
Pfosten erstellen
-
Hallo audi,
man sieht die Pfosten doch in der Regel sowieso im Grundriss.
Aber ansonsten kannst Du dir ja ein Grundrißplan mit Schnitthöhe erstellen, ihn als DXF im Plancad speichern, und dann wieder im Grundriß einlesen, falls ich Dich so richtig verstanden habe. -
hallo sven
du hast mich falsch verstanden
ich habe im grundriss ein dxf drinnen dort sind die positionen vom architekten vorgegeben nun möchte ich wenn ich in der wand konstruiere die pfosten auf die des architektenabsetzen
also müsste ich einen punkt vom grundriss auswählen
geht das überhaupt -

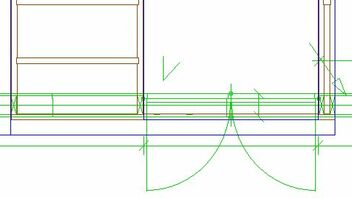

Du kannst einen Grundriss-Ausschnitt als Hilfsgeometrie senkrecht in die Wand einfügen. Die seitlichen Pfostenabstände sind dann als Fangpunkte drin.
-
hab ich schon probiert
doch ich müste das dxf um 90° drehen können und das geht nicht
-
Doch, das geht, in Plancad oder jedem anderen Cad.
-
Ich würde den dxf-Grundriss öffnen, und alle Wand-Ausschnitte in x-Richtung drehen, nebeneinander kopieren, und den Rest löschen. Diese Datei kannst Du in jede Wandkonstruktion (mit Einfügepunkt) platzieren.
Nach dem Setzen der Pfosten kann die Hilfsgeometrie gleich wieder gelöscht werden, um das Modell nicht unnötig aufzublähen. -
Sieht gut aus. :applause:
