Wand einlesen

Hallo Martin,

"Wand 2D" ist das einfachste Wandmodul, ohne 3D-Funktion. Bei der Übernahme nach Dicam werden nur die Bauteile übernommen, und am Koordinaten-Urspung in X-Richtung mit der aktuellen MOS eingefügt.

Um vernünftig arbeiten zu können, gibt es verschiedene Möglichkeiten der Erweiterung:

- Wand 3D: Wände lassen sich räumlich anordnen und werden auf Wunsch automatisch miteinander oder mit dem Dach verschnitten. Jede so entstandene Wand kann genau wie in Wand_2D bearbeitet werden, die Bauteile sitzen dann sofort perfekt im 3D

- HRB-Modul: bringt eine Menge regelbare Automatiken bei der Lagenverschneidung, Fenster- und Türdefinition und eine einstellbare automatische Materilalbelegung aller Schichten.

- Dicam: ist nicht unbedingt zum Hantieren von Wänden geschaffen, aber wenn man es nur vereinzelt dafür verwendet, kann man auch damit Wandhölzer in 3D bearbeiten. Allerdings muss man ohne Wand_3D auf die wirklich sinnvollen MOS-Strukturen verzichten. Große oder komplizierte Wandbauwerke sind mit Dicam kaum sinnvoll zu organisieren.

Das stimmt nicht ganz. Mit DICAM für Zimmerer kann man die Gebäude-MOS selber anlegen und verwenden. Damit kann man dann auch die Organisation der Wände problemlos herstellen. Mit Diwand-3D geht das allerdings automatisch und man muss sich nicht selber darum kümmern.

Hallo Martin,

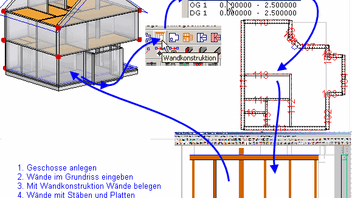

Du kannst also im Grundriss die Wände erzeugen? Dann solltest Du sie auch mit "Wandkonstruktion" belegen können. Den genauen Leistungsumfang der einzelnen Module sagt Dir sicher ein AD-Mitarbeiter.

Zitat von Joachim Neumann

.... Mit DICAM für Zimmerer kann man die Gebäude-MOS selber anlegen und verwenden. Damit kann man dann auch die Organisation der Wände problemlos herstellen....

Ja, das kann man (wenn man Dicam und die MOS einmal verstanden hat), aber es macht auf die Dauer nicht unbedingt Spaß, damit Wände zu sortieren. Das geht in Wand 3D so einfach, dass man kaum etwas davon merkt.
