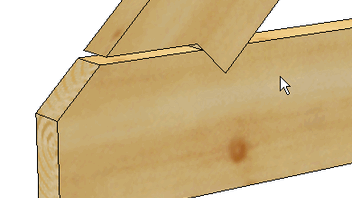

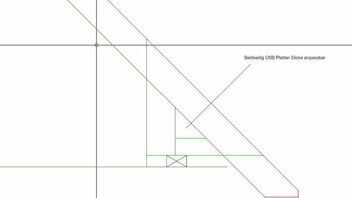

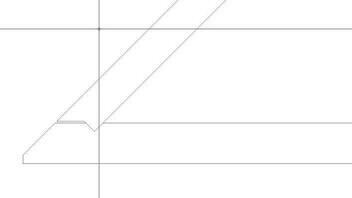

Wie kann ich so einen Fußpunkt inkl. Klaue in der Balkenlage und dem Versatz an dem Sparren erzeugen ohne Dicam.
Und wenn mit Dicam wie ??.
Es handelt sich um ein Walmdach, daher brauche ich diesen Fußpunkt auch bei den Gratsparren.
Fusspunkt Sparren Balkenlage
-
Ob das im DTW geht, glaube ich nicht. Hab's jedenfalls nicht auf Anhieb hinbekommen.
Mit Dicam ist das natürlich möglich. Zum Beispiel mit der Versatz-Funktion. Man kann aber auch mit V-Schnitten arbeiten.
Am Gratsparren sieht das ganz genauso aus: schräger Stichbalken und normaler Fersenversatz. -
Rückversatz mit Luft zwischen Sparren und Balken geht weder im DICAM noch im DTW noch nicht. Dieser Wunsch besteht aber schon ein paar Jahre - vielleicht klappt es ja dieses Jahr. :wink:
MfG.
Hansa -
Stimmt. In einem Arbeitsgang geht es nicht. Ich habe
- den Balken um Fugenstärke nach oben kopiert
- den Fersenversatz zwischen Sparren und oberen Balken erzeugt
- den Versatz im Sparren aufgelöst
- den oberen Balken gelöscht
- mit der Versatzkante eine Kerve im unteren Balken erzeugtDas kann man im Einzelfall so machen. Wenn es aber um ein Standarddetail für den täglichen Gebrauch geht, muss was anderes her.
Funktion erweitern?
Punktsymbol einsetzen? -
Ja ohne Dicam wird es nicht gehen.
-
Hallo zusammen,
Ehrlich gesagt ich habe nix dagegen das Dicam extra verkauft wird, aber bei solchen Sachen wie Fußpunkte wäre es gut, wenn Dietrich's da bald etwas erweitert, im Standard DTW oder noch besser im Profil.
Den Fußpunkt von Hoschi, oder eine Schräge Schwelle(Fußpfette :wink: ) habe ich desöfteren, und beide sind sehr umständlich mit Dietrichs zu lösen.
Wir haben hier im Norden einfach nicht soviele Bauwerke mit Pfettendachkonstruktion. Da wir auch seltener ein
sichtbares Sparrengesims einbauen ist das einfach nicht Notwendig, und als z.B. Sparrendachkonstr. billiger und besser, weil man auf Pfettenkonstr. im DG verzichtet.
Ich habe vor kurzem mein erstes Haus mit Aufdachdämmung geplant. Das erste unserer Firma in über 25 Jahren. War kein großes Problem mit DHP, aber da habe ich wieder gemerkt, das die Schwerpunkte manchmal südlicher orientiert sind. Was natürlich kein Vorwurf sein soll. Ich wollt' dies nochmal angesprochen haben.
-
Die Schwerpunkte sind nicht südlicher orientiert. Es war für letztes Jahr geplant, die Sparrenfußpunkte zu machen. Leider ist uns dann etwas dazwischen gekommen. Ich werde mich aber dahinterklemmen, dass es dieses Jahr kommt.
-
Mange Tak! :laola:
-
für die südlich Orientierten heißt das "mille grazie!" :wink:
-
Zitat von Joachim Neumann
Ich werde mich aber dahinterklemmen, dass es dieses Jahr kommt.
Die nördliche Orientierung ist schwer im ´Kommen..... -
Der Fußpunkt wird kommen. Allerdings ist vorerst keine OSB-Platte vorgesehen. Mal sehen, ob sich das noch erweitern lässt.
-
Um noch mal auf den ersten Fußpunkt zurück zukommen, da haben wir noch keine Antwort erhalten, ob es mal im DTW gehen wird.
Was die Sache mit der schrägliegenden Schwelle Angeht muss ich Sven beipflichten das es ziemlich Umständlich auszuführen ist, (Grat_Kehlsparrenklaue für Handabbinder Z.B.).
Aber ich denke Herr Neumann wird sich hierzu noch mal Äußern
:wink: -
Hallo Hoschi,
wieso hast Du Probleme bei den Grat-Kehlsparren bei der schrägen Schwelle? Man kann doch verkantete Schwellen eingeben, und die Klauen werden dann doch auch beim Grat- Kehlsparren erszeugt.
Ich vermisse hauptsächlich in der Profileingabe solche Dachsysteme. Für Pofilzeichnungen muß man dort alles mit der Hand nachzeichnen. Es ist umständlich die Verk. Schwelle auf die Richtige Höhe zu bekommen. (Obholz Balken).
