Hallo zusammen,
wo wir gerade beim PlanCAD sind:
Eine Schraffur lässt sich nicht erstellen wenn ein Kreis das Bauteil berührt.
Siehe auch Bild.
Und ein Vorschlag: Maßzahl editieren auch für Höhenkoten möglich machen.
Gruß Enrico

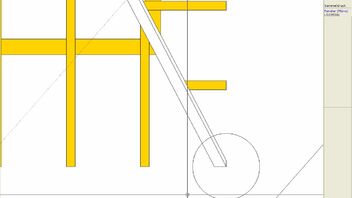

Schraffur
-
hallo enrico
lösch doch den kreis einfach und erstell dann die schraffur
und wieso musst du die höhenquote korigieren
wenn du mehrere ablagen mit höhenquoten brauchst
dann mach dir doch für jede ablage ein neues fenster
dann passt auch diese quoten -
Wahrscheinlich liegt das nur an der Farbe der Windowseinstellung von enrico.
Das grüne verträgt das Programm einfach nicht. :wink: -
äh....
Das ist wohl nur der Fall wenn die Zeichnung aus einer Ablage kommt. -
Hallo zusammen
Wenn ich die Kreise etc. in separate Layer lege, kann ich diese natürlich auch einfach ausblenden, dann die Schraffur erstellen und zum Schluss die Kreise wieder einschalten.
-
Das Problem ist:
Trifft eine Schraffur von außen an eine Vollkreislinie, dann wird sie nicht berechnet. Von innen ist es kein Problem.Bei Kreisbögen kommt es darauf an, in welche Richtung sie gezeichnet werden. Das lässt sich am besten nachvollziehen mit Bogen_3_Punkte: Die zur Zeichenrichtung linke Fläche wird richtig schraffiert, die rechte garnicht.
Bei der Erkennung von Inseln machen Kreise und Bögen ähnliche Probleme.
-
Hat jemand schon fertige Musterpläne zu diesen Problemen?
-
Zitat von Joachim Neumann
Hat jemand schon fertige Musterpläne zu diesen Problemen?
Ich habe es doch oben ausführlich genug beschrieben. Das lässt sich sehr einfach in jedem Plan nachvollziehen.
-
Zitat von enrico
Manchmal editiere ich Maßzahlen und gebe anstelle des Maßes einen Text ein und das stelle ich mir auch bei den Höhenkoten gut vor.
hallo enrico
den text kannst du ja auch eingeben bei der höhenquote
und eine höhenquote ohne zahlen macht doch keinen sinn -
Zitat von enrico
Ok, ich nehme es so hin.
Herr Schwarz, das Programm ist ja recht empfindlich auf grün. Soll ich es mal mit einem schwarzem Hintergrund versuchen?, da scheint man ja zur Zeit Brücken zu bauen.Gruß Enrico
Hallo enrico,
das mit der Farbe sollte nur ein Scherz sein. Die Windows - Standardfarbe Blau sollte ausreichen. :wink:
-
zurück zum Thema:

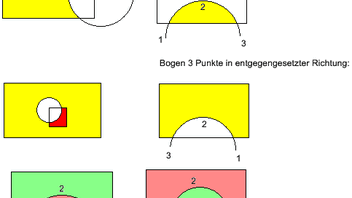

versuche, die im Bild gefüllten Flächen genauso im Plancad zu füllen (automatische Insel-Erkennung: an)
-
Hallo Planer,
eine Frage dazu : Ich kann keine gefüllten Flächen mehr
ausdrucken, früher ging es mal. ?!?
Wenn ich eine gefüllte Fläche mit Schraffur nochmal ausfülle,
erhält die Schraffur die Farbe mit der ich vorher die Fläche gefüllt habe. -
Dann hast Du ja 2 Schraffuren übereinander? Das kann im Ausdruck natürlich Probleme geben, weil wahrscheinlich eine Schraffur die Priorität erhält.
Stattdessen kannst Du besser die vorhandene Schraffur ändern. Wenn das nicht geht, Schraffur löschen und neu erzeugen. Dann bleibt der Ausdruck sauber.
-
Ich meine ,wenn ich eine Fläche mit Farbe füllen, wird diese farblos ausgedruckt,also leer .
Und wenn ich dann noch mal eine Schraffur in die gleiche Fläche gebe,
wird diese Schraffur mit der Farbe mit der ich zuerst diese Fläche gefüllt habe ausgedruckt. -
Das ist bei mir nicht so. Über eine gelb gefüllte Fläche habe ich eine rote Schraffur gelegt. Sie wird einwandfrei gedruckt. Jedenfalls als pdf-Datei.
Liegt es an Deinem Druckertreiber? oder ist s/w-Druck eingestellt?
-
Danke Planer,
Du kannst also gefüllte Flächen ausdrucken ! also muß der Fehler bei mir irgendwo liegen.
Am Drucker kann es nicht liegen, denn die Pläne und Perspektiven werden
ja alle in Farbe ausgedruckt.
Werde es mal vom Laptop aus versuchen.Wünsche Dir und allen anderen hier im Forum schon mal ein schönes
und geruhsames Weihnachtsfest.( werden ja sehen wer alles weihnachten hier rumgeistert )
-
Ich hab denselben Plan direkt vom Plancad auf den Inkjet ausgegeben (ohne den Umweg über pdf), und der Papier-Ausruck ist genauso richtig.
-
Bin am suchen und probiern ??????

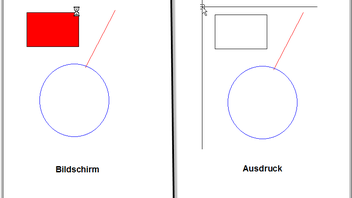

In Bild 1 = Bildschirm - Füllung ist korrekt
Bild 2 = Ausdruck - Linien und Kreise in Farbe ; OK --> Füllung ?
