Kennt jemand das Problem, dass wenn nach dem Einrichten eines neuen Koordinatensystem der Plan geschlossen wird, das neue System nicht übernommen wird und nur noch das globale vorhanden ist?
freies Koordinatensystem
-
Das freie Koordinatensystem gehört zu dem Plan. Wenn der Plan, in dem es definiert wurde, geschlossen wurde, ist es logisch, dass nur noch das globale Koordinatensystem im nächsten neuen Plan existiert. In einer Vorlage sollte das freie Koordinatensystem allerdings erhalten bleiben.
-
Zitat von Joachim Neumann
Das freie Koordinatensystem gehört zu dem Plan....
Genau genommen gehört es nur zum Fenster, in dem es erzeugt wurde.
-
Die angehängte Datei scheint defekt zu sein. Ich kann sie jedenfalls nicht öffnen.
-
Ich hab's auch versucht mit PlanCad-L_504: keine Vorschau und kein Plan wird geöffnet.
-
Hallo carver,

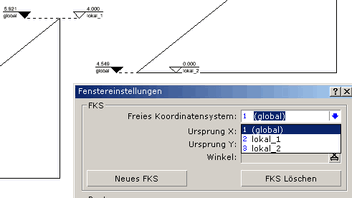

die neu angelegten Koordinatensysteme gehen nach dem Speichern nicht verloren. Du findest sie alle in den Fenstereigenschaften in der Auswahlbox. Es ist nur so, dass beim erneuten Öffnen immer wieder das globale System aktiv ist, also nur mal umschalten!
-
kannst du mir schicken, mail steht in meinem www
-
Hallo carver,
der Fehler im Plan ist ganz einfach: Du hast das Koordinatensystem im Legendenfenster angelegt. Mach es nochmal im Zeichnungsfenster, dann ist alles richtig!
-
Ich kann das jetzt auch nicht so hinbekommen, dass die Höhenkoten so dastehen wie bei dir, Hast du vielleicht alle Elemente im Zeichenfenster in der Höhe verschoben?
Fakt ist jedenfalls, dass man für jedes Planfenster mehrere eigene Koordinatensysteme anlegen kann. Die Höhenkoten werden immer in dem System erzeugt, im aktuellen Fenster gerade aktiv ist.
Wenn man den gesamten Inhalt des Fensters mit 7-3 verschiebt, werden die Höhenkoten mitverschoben, ohne sich zu ändern. Der Ursprung bleibt jedoch am alten Platz. Erst wenn man die in der Höhe verschobenen Höhenkoten aktualisiert (MR-Menü), ändern sie ihren Wert.
Anders ist es, wenn nur der Fensterausschnitt mit 7-4 verschoben wird, dann wandert der Ursprung mit.
Wenn, wie auf deinem Plan das Legendenfenster innerhalb des Zeichnungsfensters liegt, oder wenn überhaupt 2 Fenster dieselbe Planfläche überdecken, fragt das Programm, sobald in der gemeinsamen Fläche gezeichnet wird, zu welchem Fenster das neue Zeichenelement gehören soll. So ist die Zuordnung der Höhenkoten und aller Zeichenelemente immer eindeutig.
