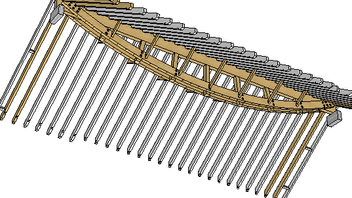

Ein Kollege, der mit einem "normalen" Abbundprogramm arbeitet, braucht ein Hängewerk, um eine 16m lange Firstpfette abzufangen.
Zusammenarbeit
-
-
Hallo Planer,

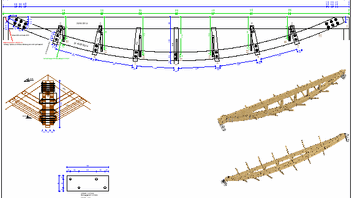

klasse Projekt, gut gemacht mit dem Hängewerk. War die Vorgabe von S&S, die werben doch damit, daß die auch solche Sachen mittlerweile basteln können :wink: -
Dazu bräuchte man nicht nur die ConCAD-Erweiterung, man müsste sie auch bedienen können. Ist schon gut, dass es wenigstens die DXF-Schnittstelle gibt.
-
Hallo Planer!
Ist es möglich eine DXF Datei bei einem bestimmten Punkt einzufügen, oder kann man das nicht beeinflussen.
-
Hallo Berni,

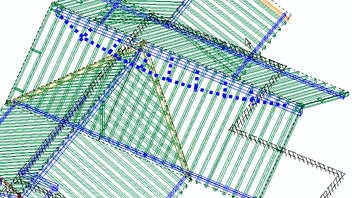

bei der Positionierung von 2D-dxf im Grundriss kannst du die Lage mit Fangpunkt und Einfügepunkt selbst bestimmen. Im gezeigten Beispiel habe ich ein 3D-dxf (aus S&S) in Dicam eingelesen. Dabei gibt es keine Möglichkeit, die Daten zu verschieben oder zu drehen. Ein Vorteil dieser Methode ist, dass die x/y/z-Koordinaten immer mit dem ursprünglichen Bauwerk übereinstimmen, so erhalten die Pläne aus beiden Programmen auch die gleichen Höhenkoten.
Die Ausrichtung kannst du anhand von 3 vorgegebenen Ebenen wählen. Für das Einlesen von 3D-dxf ist nur die Ebene XoY interessant.
Die anderen Ebenen YoZ und ZoX braucht man, um 2D-dxf als räumliche Projektionen einzulesen (z.B. Vorder- und Seitenansicht).Seit einiger Zeit verwende ich räumliche Aufmaßdaten (aus dem Tachymeter) als 3D-dxf. Diese Daten gehen bisher noch den Umweg über ein anderes CAD, wo ich die Möglichkeit habe, die gemessenen Punkte nach Erfordernis zu verschieben und/oder zu drehen, bevor ich sie in Dicam einlese.
