Hallo zusammen,
werden eigentlich in der Decke eingegebene Öffnungen noch nicht automatisch ausgewechselt oder kann man das irgendwo einstellen?
Vieleicht habe ich das ja übersehen.
Ich habe eine rechteckige Öffnung in der Decke eingegeben.
Auswechselung Balkenlage
-
-
Hallo Thomas!
Die automatische auswechselung bei Öffnen gibt es nicht und kann nicht Eingestellt werden.
Ob es dies einmal geben wird weiss ich nicht. Dazu kann sicherlich der Herr Neumann was dazu sagen.
-
Hallo Berni,
ich hab mir so etwas gedacht und ich war mir nicht sicher ob das schon geändert wurde. Dann wird das jetzt aber Zeit dafür! -
Das haben wir bis jetzt nicht gemacht, weil die Auswechslung sehr unterschiedlich sein kann und alle Öffnungen, die nicht rechteckig sind, noch komplizierter werden.
Die manuelle Eingabe ist auch so schnell, sofern man die Möglichkeiten ausnutzt, dass eine automatische Auswechslung der rechteckigen Öffnungen nur Vorteile im Sekundenbereich bringen würde. -
Da haben Sie schon recht. Aber man sollte jeden Vorteil ausnutzen.
-
Aber genau das machen wir doch. Wir nutzen den Vorteil, dass die manuelle Eingabe der Auswechslung so schnell ist, dass wir die Programmierzeit, die wir für eine automatische Auswechslung benötigen würden, für wichtigere Dinge nutzen. :lol:
-
Hallo zusammen,
es ist ja auch möglich einen Kamin mit begrenzter Höhe einzugeben.
So erhält man eine Auswechslung. Leider nur im Quadrat-Querschnitt.
Aber es gibt soviele erleichterungen im Programm da kann man über sowas doch bestimmt hinwegsehen.Gruß aus der Eifel und
dem Großherzugtum -
Hallo, die aut. Auswechslung habe ich noch nicht vermisst geht so doch prima. Aber eine Öffnung in segmetform oder halbkreisform z.B. für eine Wendeltreppe lässt sich nicht so wirklich machen. Sowas wäre eher was wo ich an die Wunschliste Anhängen würde.
Gruß Wutzi -
Hallo Wutzi,
über die freie Polygonfunktion lässt sich doch jede Öffnungsform erzeugen. Bei runden (oder 32-eck) Öffnungen sind es nur ein paar Klicks mehr, na und?
-
Hallo Planer bei der beliebigen öffnungseingabe 4-1-4 kann man ja eine beliebige form über eizelne punkte erzeugen. wenn man aber einen kreisbogen nachfahren will muss man ja vorher ein vieleck z.b. mit hilfslinien erzeugen kreisbogen geht ja nicht oder geht das anderst auch?
Gruß börni -
Ja Börni,
das geht am schnellsten, wenn du einen Rundstab mit entsprechendem Radius erzeugst. Die Anzahl der Kanten ist frei wählbar. Ruckzuck sind die Klickpunkte da!
-
ja aber ohne dicam geht das mit dem rundstab doch nicht. :cry: Gruß börni
-
Da hast du natürlich recht. Leider hat das Plancad noch keine regelmäßigen Vielecke an Bord. Da helfen nur Hilfslinien oder ein anderes CAD. Oder Dicam.
Es geht aber auch so:

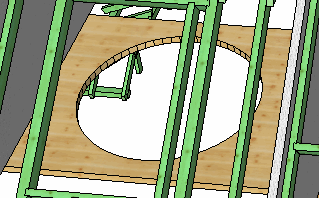

Du legst eine (Hilfs-)mittelpfette 300/2 cm mitten über die geplante Öffnung. In der Einzelstabbearbeitung erzeugst du eine Bohrung mit z.B. 2,40 m Durchmesser. Diese wird auch im Dachtragwerk visualisiert, dann hast du die Punkte auch schnell. -
Verstehe ich da jetzt was falsch?? Es gibt doch bei der Deckeneingabe "Öffnungen-rund" ? :-k
-
Warum denn so kompliziert?
Runde Löcher kann man ja direkt eingeben. Halbrunde gehen aber auch ganz einfach.
In der Hilfsgeometrie kann man Kreise und Kreisbögen erzeugen. Das geht auch direkt im Grundriss oder in der Decke. Diese Kreise und Kreisbögen kann man in der Hilfsgeomtrie mit der Funktion 'Hilfsgeometrie - Punkte - Bogen aufteilen' (8-5-3) mit einer beliebigen Anzahl Punkte aufteilen. So hat man ohne DICAM ganz schnell eine beliebige Segmentierung für die Eingabe der beliebigen Öffnung. -
Toll wieder was gelernt, danke für die Tips!
Gruß börni -
wie gesagt:
-
@ Planer
müßte nicht der grüne der blaue Weg sein?[Blockierte Grafik: http://ganjataz.com/01smileys/images/smileys/OdBall-thatworks2.gif] -
Genau darauf habe ich schon gewartet (o)
-
Im Prinzip schon, der erste Gedanke war, dass grün für richtig steht, und nicht für das was ihr denkt.
(Das Ergebnis ist doch blau!)
