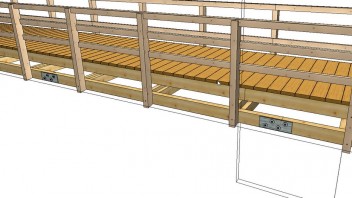

Ich habe zwei Stahlplatten(rechts im Bild) mit 4 Bohrungen (Verbindungen an Punkt)erzeugt, wenn die Stahlplatten nun im Dicam kopiere (die Platten links im Bild) werden die Bohrungen in den Hölzern nicht erzeugt. Was mache ich falsch? bzw. was muss ich noch machen um die Bohrungen in das Holz zu bekommen.
Bohrungen
-
Servus!
Du musst die Platten einfach weiterkopieren und die Verbindung an Punkt noch mal erzeugen
Für die Verbindung musst du ja die Bauteile wählen, damit bestimmt werden kann WAS, WIE gebohrt werden muss...
-
Die Platten tragen nur die Auswirkungen einer Funktion mit sich, jedoch nicht die Funktion als solche. Die Platte "weiß" nicht mehr, mit welcher Funktion ihre Bohrung gesetzt wurde.
Im Einzelfall macht man es so wie Benjamin schon geschrieben hat: die Verbindung neu erzeugen.
Wenn Du sehr viele gleichartige Platten mit der selben Verbindung hast, kannst Du (im Einzelstab-Fenster des Stabes) die Bohrungen des Holzstabes auf die Platte übertragen. Damit hängst Du eine Funktion an die Platte, die beim Neuberechnen auf die ausgewählten Bauteile übertragen wird. Je nach Anzahl der Anschlüsse kann man damit viel Zeit sparen. -
Zitat von Der_Planer
...
Wenn Du sehr viele gleichartige Platten mit der selben Verbindung hast, kannst Du (im Einzelstab-Fenster des Stabes) die Bohrungen des Holzstabes auf die Platte übertragen. Damit hängst Du eine Funktion an die Platte, die beim Neuberechnen auf die ausgewählten Bauteile übertragen wird. Je nach Anzahl der Anschlüsse kann man damit viel Zeit sparen.Der Nachteil ist nur der, dass die Bauteile (Passbolzen, Scheiben und dergleichen) - sofern Du diese am Plan haben und sehen möchtest - dann nicht vorhanden sind
Entweder kopierst du dir die Bauteile im Dicam dann weiter oder du erzeugst die Verbindung neu :wink:
