Dachausmittlung über Gebäudeassistent

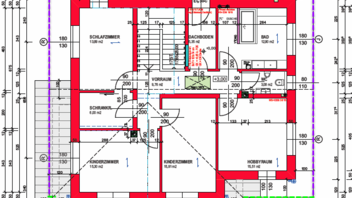

Als das Programm noch in den Kinderschuhen steckte, wurde der Ausmittlungsgrundriss noch mit Wandkanten gebildet. Später wurde das getrennt, so dass man Wände und Hauskonturen unabhängig voneinander eingeben konnte. Es gibt aber hin und wieder Dachausmittlungen, die sich mit dieser Funktion auch nur schwierig oder mit Kurzkantentricks eingeben lassen. Um die Dachausmittlung sauber zu gestalten, kann man nach der Eingabe mit der Dachflächengestaltung arbeiten, und die überflüssigen Linien ausmerzen. Der Nachteil dabei ist, dass diese Korrektur nach jeder Änderung der Ausmittlung erneut gemacht werden muss.

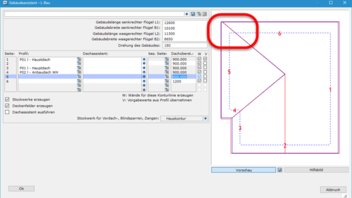

Im gezeigten Beispiel ist nicht nur die Kehle kniffelig, sondern auch, dass Anbaudach und Hauptdach die gleiche Firsthöhe haben, wo sich zwei Firste als T-Stoß treffen und im selben Punkt auch zwei Kehlen ankommen. Oftmals wird dann die eine Dreiecksfläche im Hauptdach nicht erkannt und nicht gebildet. Man kann mit zwei verschiedenen Tricks arbeiten:
- Der Anbaufirst wird um ein paar Millimeter tiefer gesetzt, so dass die Hauptdachfläche am Stück bleibt.
- Kurz vor dem Anfallspunkt kann der Anbau einen 2cm-Giebel bekommen, so dass auch hier das Hauptdach durchläuft. Der Anbau müsste dann als eigene Hauskontur eingegeben werden, und der "Giebel" wird durch die Eingabe eines geeigneten Dachüberstands erzeugt.

Wenn man ohne alle Tricks auskommen will, und eine vollkommen saubere Ausmittlung haben will, die genau auf die gewünschten Punkte läuft, dann arbeitet man mit Direkten Freien Dachflächen. Diese Flächen bringen jeweils ihr eigenes Grundrisspolygon mit, das nach Belieben geformt werden kann. Sehr flexibel, ganz ohne Tricks, leicht editierbar und punktgenau passend zur geforderten Ausmittlung.

Michael, die Erinnerungen reichen zurück bis in die Taschenrechnerzeit, als ein "Kassenzettel" mit Abbundmaßen für ein Profil oder eine Gratecke aus dem Thermodrucker des TI-59 ratterte...
