Rundbögen auf K2

    • Offizieller Beitrag

    Demnächst habe ich eine größere Menge Rundbögen an die Maschine zu übergeben.
    Es geht um ca. 900-1000 lfdm Pfetten in den Abmessungen von 10/12 bis 10/22.
    Die kurzen Pfetten (10/12) sind knapp 1 Meter lang, die längsten (10/22) sind knapp 3 Meter.
    Die Radien der Rundungen liegen ca. zwischen 10,5 und 12,0 Metern.
    An allen Enden bleibt ein Netto-Querschnitt von ca. 10/10 stehen, daher kommen die unterschiedlichen Pfettenhöhen.

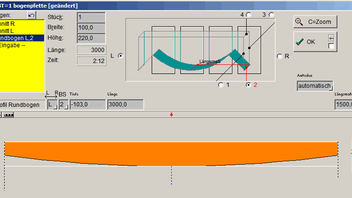

    Im Prinzip ist die Übergabe schnell gemacht. Im EKP gibt es das "Profil Rundbogen", und das ist rasch eingegeben. Das Problem ist jedoch, dass alle Bögen mit dem Fingerfräser bearbeitet werden, und diese Dauerbelastung will ich dem Werkzeug nicht zumuten.


    Alternativ könnte ich mehrere Sägeschnitte setzen, um erstmal viel Material zu entfernen, so dass der FF nur noch "Putzarbeit" zu leisten hat.
    Lieber wäre mir aber, wenn ich die Bögen mit der Unifräse fahren könnte. Ich erhoffe mir dadurch nicht nur Werkzeugschonung, sondern auch einen Geschwindigkeitsvorteil. Wie bringe ich die Bearbeitung mit diesen Vorgaben auf eine K2-Maschine?
    Ist es überhaupt möglich, den Bogen mit der Unifräse zu fahren? Oder wählt die K2 dieses Werkzeug automatisch?

  • Da hängt das ganze mal wieder irgend wo am
    Programstand oder an den Maschinendaten !



    In der Bauteil-Simulation bekomme ich auch den Walzenfräser !


    Was auch komisch ist , wenn die Bearbeitung mit dem Fingerfräser gemacht wird , sollte dort FF stehen !

    • Offizieller Beitrag

    Danke für den Tipp!

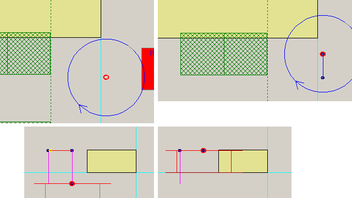

    In der Simulation sieht es vor der Bearbeitung so aus, dass der Fingerfräser in Holzhöhe steht, und die Fräswalze unterhalb des Holzes.

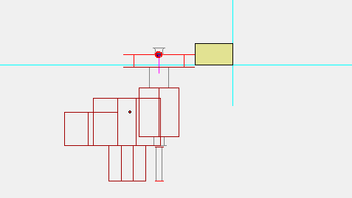

    Wenn ich "Interpolation" und "Automatik" einschalte, sehe ich in der Simulation, dass der Fräslopf angehoben wird und in Höhe des Holzes rotiert.
    Das hatte ich im ersten Versuch sicher fehlinterpretiert.

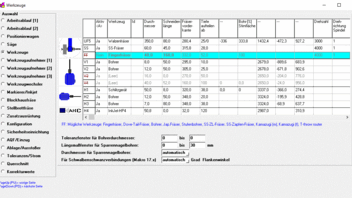

    Ob ich den FF während dieser Bearbeitung an- oder abgemeldet habe, verändert die Simulation nicht, und erzeugt auch keine Fehlermeldung wegen fehlenden Werkzeugs. Ich gehe jetzt davon aus, dass es so funktioniert wie gewünscht.
