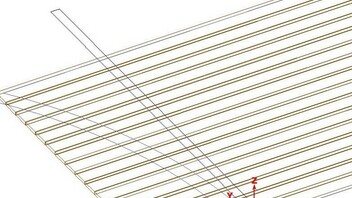

Ich habe im Grundriss eine Kontur gezeichnet. Gerade Linien und einen Bogen. Im Dicam-Modus kann ich leider nur die geraden Linien als Grenzen anwählen. Die runde Linie lässt sich nicht anwählen. Die Hölzer müssen aber rund abgeschnitten werden.
Wer kann mir helfen?
Runde Kontur schneiden im Dicam
-
Löse die runde Kontur auf, so fein, wie Du sie brauchst.
Zu diesem Zweck erzeuge ich manchmal ein rundes Hilfsbauteil in Dicam. Man kann die Seitenzahl selbst bestimmen, und mehr als 360 Seiten habe ich erst selten gebraucht. Die Ergebnisse waren immer ausreichend nah an der perfekten Rundung.
Mit einem solchen Hilfsbauteil war ich bislang immer schneller als mit einer Hilfsgeometrie, obwohl sich damit ähnlich arbeiten lässt. -
Mit Kopfbearbeitung -> abgerundete Profile wär es auch möglich.
-
Zitat von waser100
Wer kann mir helfen?
Du kannst Dir selbst am besten helfen, indem Du mehr Präzision in Deine Frage bringst.
"Die Hölzer müssen aber rund abgeschnitten werden." kann bedeuten, dass die Hölzer jeweils einen gerundeten Kopf bekommen.
Es kann aber auch bedeuten, dass dass eine Balkenlage oder eine Dachfläche im Grundriss mit großem Radius rund geschnitten werden soll.
Es gibt sehr viele Gelegenheiten, auf die Dein Satz passen würde.
Wie viele Erklärungen sollen wir abgeben, bis zufällig die für Dich passende dabei ist?Deshalb: bitte stelle die Frage so, dass wir sie eindeutig verstehen können.
-
Zitat von Der_Planer
Löse die runde Kontur auf, so fein, wie Du sie brauchst.
Zu diesem Zweck erzeuge ich manchmal ein rundes Hilfsbauteil in Dicam. Man kann die Seitenzahl selbst bestimmen, und mehr als 360 Seiten habe ich erst selten gebraucht.Ich hätte hier eine ähnliche Antwort wie Gottlieb gegeben... ich hab' die Frage nämlich auch so verstanden
-
-
Eine Rundung kann man so nicht einfach schneiden, da es keine echte Rundung gibt. Die Bauteile bestehen immer nur aus geraden Segmenten.
Hier würde ich im Grundriss die Bauteile einblenden und in der Einstellung 1-7-02 die Option 'Schnittpunkt' einschalten.
Dann würde ich mit 02-2-1 Punkte an den Schnittpunkten der Bretter mit dem Bogen erzeugen.
Diese Punkte dienen dann zum Schneiden der Bretter. -
Wenn die Stirnseite verkleidet wird, könntest du die Bauteile von Schnittpunkt rechts bis Schnittpunkt links einfach im lot abschneiden (vielleicht sogar mit etwas Rückschnitt).
Du könntest sogar zusätzlich im EKP von Schnittpunkt rechts bis Schnittpunkt links eine FF Bearbeitung mit entsprechenden Radius setzen.
