Hallo,

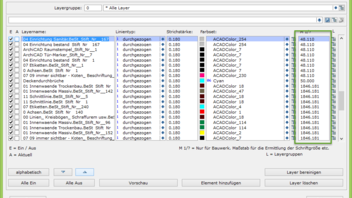

Ich habe mir eine DWG-Datei im Planprogramm eingelesen, anschließend als Teilzeichnung abgespeichert und in der Konstruktion eingelesen. Nun werde ich beim Einlesen nach dem Maßstab der Layer (Schriftgröße,Texte) gefragt, was ja auch in Ordnung ist. Wechsle ich dann das Geschoss, und füge mir wieder eine Teilzeichnung ein, dann kommt die Abfrage mit dem Maßstab nicht mehr, und ich bekomme Werte zwischen 1:48-1:1800. An was liegt das
Das habe ich noch nie gesehen.
Könnte ich mal ein paar dieser Teilzeichnungen bekommen?
Mit einer Teilzeichnung hat das nichts mehr zu tun das sind ja ganze Grundrisse mit einer riesigen Menge Objekte. So etwas importiert man doch direkt per DWG/DXF im Bauwerk.
Um zu klären woher das Problem kommt bräuchte ich hier auch die zu Grunde liegende DWG.
Soweit ich mich da richtig erinnere... ist auch Florian noch ein wenig am abklären, warum gewisse Dinge nicht so sind, wie sie sein sollen :wink:
Gerade was den DWG/DXF Import betrifft
Zitat von benjamin_gretschSoweit ich mich da richtig erinnere... ist auch Florian noch ein wenig am abklären, warum gewisse Dinge nicht so sind, wie sie sein sollen :wink:
Gerade was den DWG/DXF Import betrifft
Was von mir noch genauer zu untersuchen ist, betrifft nur die Farben der Elemente im Original und nach dem Import. Das hier beschriebene Problem hat damit nichts zu tun.
Prinzipiell sollte der Import in PlanCAD und im Bauwerk keine grundlegenden Unterschiede aufweisen. Daher kann ich immer noch nicht verstehen, warum nicht direkt ins Bauwerk importiert wird.
Zitat von Florian StraussWas von mir noch genauer zu untersuchen ist, betrifft nur die Farben der Elemente im Original und nach dem Import. Das hier beschriebene Problem hat damit nichts zu tun.
Ja, ich weiß Florian... ich dachte nur, dass da vielleicht irgendein Zusammenhang besteht
Zitat von Florian Strauss
Prinzipiell sollte der Import in PlanCAD und im Bauwerk keine grundlegenden Unterschiede aufweisen. Daher kann ich immer noch nicht verstehen, warum nicht direkt ins Bauwerk importiert wird.

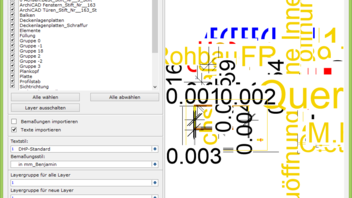

Ich habe auch schon öfters DWG Datein direkt eingelesen, aber nur wenn es sich um Kleinigkeiten handelt. Das Problem ist das beim direkten einlesen die Texte so groß erzeugt werden, dass man sich gar nicht mehr zurechtfindet, und man überhaupt keine Linien bzw Punkte mehr sieht um einen Vernünftigen Einfügepunkt zu finden. Ich finde das mit der Teilzeichnung auch keine Dauerlösung,aber im Moment bleibt mir leider nicht viel anderes übrig, da ein direktes Einlesen nicht wirklich Funktioniert.
Zitat von markus_fleckhier noch ein gutes Beispielbild.
sowas passiert mir auch ständig :cry:
Ich habe mir das eben angesehen und bekomme beim direkten Import riesige Schriften. Laut einem Kollegen ist das ein Fehler den er schon gemeldet hat.
Beim Einlesen der Teilzeichnungen berechnen wir selber einen "passenden" Maßstab für die Layer. Möglicherweise hat der merkwürdige Maßstab den selben Hintergrund wie die riesigen Texte. Ich werde jetzt erst mal die Korrektur dieses Problems abwarten.
Wir werden wahrscheinlich eine Hilfsfunktion zum Bestimmen des richtigen Einlesefaktors (beim DGW/DXF-Import) einbauen. Darüber wurde zumindest diskutiert, aber ich weiß nicht wie schnell das kommt.
Ich lese DXF/DWGs auch erst ins PlanCad ein, bearbeitete diese evtl. nach, schalte unnötige Layer aus (dann habe ich diese auch nicht in der Layerschaltung im Bauwerk), speichere das ganze als Teilzeichnung und lese es anschließend ins Bauwerk ein.
