Beiträge von Florian Strauss

Super, das freut mich! :+:

Ich hab mal gehört, dass sich solche Nutbahnen auch als DXF ins Cambium importieren lassen. Wie das genau funktioniert kann ich leider nicht erklären.

Mit der Version 21 kann man im Web-Viewer unter dem Menüpunkt "Darstellung" aus vier Optionen aussuchen:
Texturen, Texturen mit Kanten, Verdeckt und Transparent.
Das ist mit der Version 20 noch nicht möglich.

Die Hinterlegung der Nagelreihen in der Wandausführung sind für die Gebäudeaussteifung der DC-Statik.

Ich hab das Bauwerk an die Programmierung weitergegeben und die "alte" Fehlermeldung wieder aktiviert.

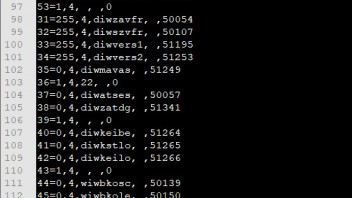

Hier der erwähnte Screenshot...

Vielen Dank für die genaue Beschreibung!
Damit kann ich es auch nachvollziehen. Ich geb es in die Programmierung.

Ich kann das nicht nachvollziehen.
In welchem Modellbereich bist Du denn hier?
Könntest Du vielleicht noch das Bauwerk anhängen?

Ich kann das beschriebene Verhalten nicht nachvollziehen.
Wenn ich die Sparren schiebe, bleiben die Bohrungen immer an der alten Stelle bezogen auf die Körper selbst. Ich habe das Schieben der Feldsparren selbst und die Verschiebung über die Festsparren probiert.
Ich sehe aber die ungewöhnlichen Randabstände und denke, dass diese wahrscheinlich auf die beschriebene Weise erst entstanden sind.
Vielleicht habe ich die ganz genaue Vorgehensweise noch nicht nachvollzogen.
Das angehängte Video zeigt, wie ich es gemacht habe.

Diesen Zusammenhang kann ich nicht bestätigen. Beide Funktionen sollten zum exakt gleichen Eintrag im Einzelstab führen.
Grundsätzlich sollte eine Bearbeitung, die über ein Punktsymbol erzeugt wurde, keine Information über globale Koordinaten enthalten und sich somit beim Verschieben des Bauteils in ihrer Position am Bauteil nicht ändern.
Wenn sich dies in Deinem Beispiel anders verhält, bitte Bauwerk, Punktsymbol und kurze aber präzise Beschreibung der Vorgehensweise schicken, damit wir uns das ansehen können.

Ich glaube da brächte ich dann doch die Bauwerksposition mit Bauteillaufnummer.
Nicht dass wir von verschiedenen Dingen sprechen.

Ja, das ist korrekt so.
Die Position der Bohrung steht als fester Wert im Einzelstab. Der ändert sich nicht, wenn das Bauteil verschoben wird.
Das funktioniert nur für Verbindungs-Bearbeitungen. Die sind an dem Dollar-Zeichen im Einzelstab erkennbar. Hier sind zwei Bauteile miteinander verbunden und bei Positionsänderungen werden diese Bearbeitungen neuberechnet und verschieben sich entsprechend.

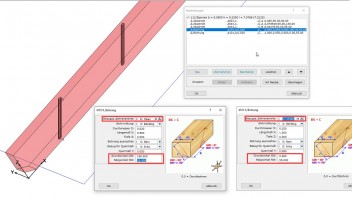

Bei den Bohrungen kommt es in Kombination auf die Bezugsseite, den Grund- und den Neigwinkel an (siehe angehängter Screenshot). Wenn man also den Neigwinkel im Punktsymbol über eine Variable steuern möchte, müssen dafür die Bezugsseite und der Grundwinkel entsprechend eingestellt sein.
Ich würde die Eingabe im Einzelstab als Test empfehlen. Aber nach der Eingabe auf ENTER und dann den Einzelstab nochmal aufrufen. Was dann in der jeweiligen Bearbeitung steht, kann für's Punktsymbol verwendet werden.

:+:
Punktsymbole sind oft schnell geschrieben und haben einen großen Effekt.

Möglich wäre auch ein Punktsymbol, in dem die Dachneigung abgefragt und dann der Bohrwinkel über eine entsprechende Formel ausgerechnet wird.

Es gibt SketchUp Make aus dem Jahr 2017, das ist dauerhaft kostenlos (zum nicht-gewerblichen Gebrauch). Damit funktioniert der Dietrich's Export auch in der aktuellen Programmversion.
Auch zur aktuellen SketchUp-Pro-Version funktioniert unser Export. Die ist, wie schon geschrieben, nur 30 Tage lang kostenlos.

Im Programm ist diesbezüglich noch nichts Spezielles hinterlegt.

Die Zusammenfassung funktioniert für begrenzte Nuten (4006_2 im Einzelstab) und Ausblattungen (4003_1) mit Grundwinkel 90°.
Falls im aktuellen Beispiel solche Bearbeitungen im Einzelstab vorliegen und auf der Maschine trotzdem getrennt ankommen, bitte die Bauwerksposition anhängen oder schicken zur Überprüfung.

Hier ist das gepackte Projekt aus dem Video-Tutorial...
Einfach downloaden, in den Projektordner kopieren und dann in der Projektverwaltung entpacken. Da ist das Bild, ein Plan zum Speichern der Teilzeichnung und das Bauwerk mit der Nutbahn drin.

Hallo Timber1911,
Du kannst mir gerne eine PM mit Deinen Kontaktdaten schicken.
Ich werde Dich dann gleich informieren, sobald man sich für eine Kombi-Schulung anmelden kann. Anfang 2020 wird wahrscheinlich eine stattfinden, genauerer Termin steht noch nicht ganz fest.
