Dachausmittlung

    Hallo Kollegen,
    versuche eine Dachausmittlung einer Kirche zur Massenermittlung zu erstellen. Trotz vermeintlicher Eingabe gleicher Dachneigung der gegenüberliegenden Hausseiten und Querbauten bekomme ich bei einem Querbau ein anderes Ergebnis und keine saubere Verschneidung mit der Hauptdachfläche. Das selbe Problem habe ich beim Dachreiter hinter dem Turm. Den Turm musste ich auch schon ändern,der hatte eigentlich auch einen Dachbruch an der Traufe.Allerdings hat mir diese Eingabe die 6 m darunterliegende Hauptdachfläche völlig verschossen,obwohl sich die Hausseiten nicht berühren. Hab die Bauwerksdatei mal angehängt. Sicherlich hab ich irgendwo einen blöden Fehler. Komme aber einfach nicht auf eine Lösung.

    • Offizieller Beitrag

    In Deiner Dachausmittlung gibt es verschiedene kleine Ungenauigkeiten, die aber nach meiner Meinung nichts mit einer verkehrten Eingabe zu tun haben, sondern mit Schwierigkeiten der 3D-Programmierung.
    Durch irgend einen Umstand hat das Programm die Fläche oberhalb des Dachbruchs doppelt (nahezu deckungsgleich) berechnet, und das lässt die Verschneidungen der Querbauten komisch aussehen.

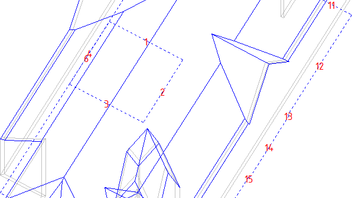

    Ich habe die beiden vorderen Hausgrundrisse gelöscht, und kleine Vorsprünge in die Linien des Hauptgrundrisses eingebaut. Dadurch entstehen mehr Hausseiten, aber die Aumittlung ist jetzt "aus einem Guss" und lässt sich gutmütiger berechnen. Hinter dem Turm habe ich eine kurze Kante von 2 cm Länge eingebaut, bevor ich den Kehlversprung eingeben konnte. So ein Punkt kann nicht genau Kante auf Ecke laufen, sonst fehlt eine Bezugskante für die Dachneigung.
    Dein Projekt wurde nicht mit V14 geplant, sonst würde ich Dir die Ausmittlung gerne zur Verfügung stellen.
