Hallo holzwurm007,

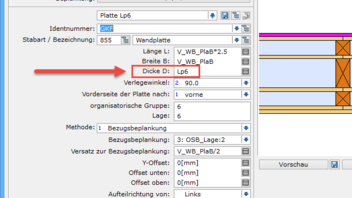

das ist die Systemvariable Lp0
Hallo holzwurm007,
Sorry das sind die Systemvariablen.

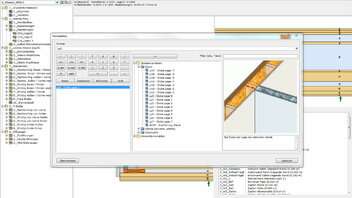

Wie auf Bild W1.
Hier ein Auszug aus der Beschreibung für die Variablen ,
Die ganze Beschreibung findest du in deiner Installation unter dietrichs14\support\documents\ger\dietrichs
ZitatAlles anzeigen1.1.4 Hierarchie der Variablen
▪ Das Variablensystem ist grundsätzlich durchgängig über alle Ebenen. Eine Variable, die im Projekt definiert wurde, kann auch im Bauwerk aber auch in Punktsymbolen, Kombielementen oder HRB-Dateien verwendet werden.
▪ Variablen als Vorgabewerte werden von einer zur nächsten Stufe weitergereicht, wobei die letzte Belegung gilt:
▪ Wurde z.B. in einem Projekt als Pfostenbreite 0.06 definiert, so kann aus jedem Bauwerk in diesem Projekt darauf zugegriffen werden und die Pfosten erhalten eine Breite von 0.06 m. Wird nun in einem der Bauwerke dieselbe Variable erneut eingetragen und eine Pfostenbreite von 0.08 vergeben, so erhalten die Pfosten in diesem Bauwerk eine Breite von 0.08 m während sie in den anderen Bauwerken weiterhin 0.06 m erhalten.
▪ Eine HRB-Belegung in diesem Bauwerk kann ebenfalls diese Variable verwenden und die Pfostenbreite von 0.08 übernehmen. Ist die Variable in der HRB-Datei aber mit 0.10 belegt, so wird in der HRB-Belegung eine Pfostenbreite von 0.10 verwendet.
▪ Die Kennung 'extern' kehrt diese Ordnung um.
▪ Z.B. wird in einem Bauwerk über eine Variable die Pfostenbreite mit 0.06 definiert; diese Variable erhält die Kennung extern. Nun wird der Pfosten in diesem Bauwerk die Breite 0.06 m erhalten. Wird aber im Projekt mit derselben Variable die Pfostenbreite als 0.12 definiert, so werden die Pfosten im Bauwerk dann mit einer Pfostenbreite von 0.12 erzeugt. Der von extern, in diesem Falle dem Projekt, übernommene Wert der Variable hat die größere Priorität.
▪ Eine HRB-Belegung die diese Variable mit der Kennung 'extern' verwendet wird nun ebenfalls nicht den Wert aus der HRB-Datei verwenden, sondern den aus dem Bauwerk oder Projekt.
▪ Die Kennung extern dient auch dazu Standardwerte einer Variablen festzulegen. Die Variable bekommt den Standardwert, wenn von extern nicht ein anderer Wert vorgegeben wird. Damit ist z.B. in einer HRB-Datei sichergestellt, dass die Variable einen verwendbaren Wert hat, auch wenn die Variable im Bauwerk oder Projekt nicht definiert wurde.
Zitat von holzwurm007Oder gehe ich die Sache falsch an ?
Hallo Alexander,
ich weiß nicht ganz, was das bringen sollte, wenn du dir dafür eine Variable erstellst?!? Lasse mich gerne aber auch etwas besseren belehren...
Ich hab' bei mir die Einstellungen fast identisch, wie sie vom HRB Vorlauf von Dietrichs kommen, eingestellt... und das funktioniert bis dato wunderbar

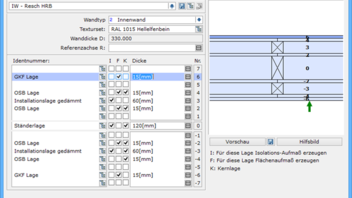

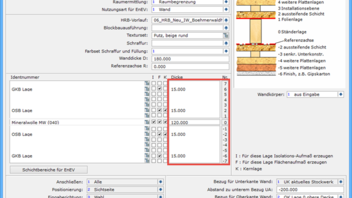

Dazu gebe ich die Werte, für die Dicke der Beplankungen, sowohl im HRB Editor als auch im Grundriss in der Wandausführung als Wert [mm] (nicht als Variable), ein... die Beplankungen, im HRB Editor, erhalten dann eine Systemvariable für die Dicke, welche von der Wandausführung abgefragt wird... bei der Wanbbelegung im Grundriss oder in der Wandkonstrutkion brauchst du dann 'nur' noch 'Wandausführung beibehalten' auszuwählen...
Das einfachste Beispiel ist:
Du hast deine Pfosten mit einer Höhe von 200mm eingegeben... dann änderst du im Grundriss die Höhe auf 240mm... im HRB Editor steht bei der Pfostenhöhe Lp0... jetzt brauchst du die Wand nur noch neu zu belegen lassen und fertig - die Dicke wird also automatisch angepasst... und genau so ist es bei den Beplankungen
Ich hoffe, dass ich deine Frage so einigermaßen richtig verstanden habe und dir vielleicht ein bisschen weiterhelfen konnte
Noch etwas möchte ich aber hinterherschicken:
Dieser Beitrag erhebt nicht Anspruch auf Allwissenheit... :lol:

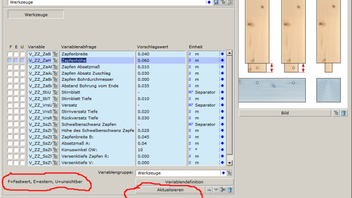

- Was bedeutet (F)estwert/(E)xtern/(U)nsichtbar, wofür verwendet man diese Schalter, und wann bleiben diese Haken leer?
- Was bewirkt die Schaltfläche "Aktualisieren"?
Hallo Gottlieb,
also in diesem Beitrag hat mir Florian einmal eine kurze Beschreibung zu 'Extern' gegeben...
Vielleicht hilft dir das auch ein wenig
Den Beitrag hatte ich gelesen, aber die Beschreibung ist mir zu theoretisch.
Dort wird auch nur zum Haken "Extern" etwas gesagt. Die beiden anderen sind mir nach wie vor in ihrer Bedeutung unklar. In der Hilfe, die man im Fenster anklicken kann, finde ich dazu nichts.
Ich hätte gerne Praxisbeispiele dazu, das macht die Sache anschaulicher.
Meine Fragen von oben sind immer noch offen.
Also sollst du Antworten Bekommen !
Zuerst einmal Festwert und Unsichtbar :
Hier einmal ein Auszug aus der Update Beschreibung 14.03
Zitat"unsichtbare" Variablen, Spalte "U":
Standardmäßig werden nun alle Variablen, egal ob Fixwert oder externe Variable, bei der Eingabe angezeigt. Soll eine Variable nicht angezeigt werden, so wird sie mit dieser Kennung auf "unsichtbar" gesetzt.
Die Kennung "Fixwert" sperrt nun nur noch die Eingabe des Wertes durch den Anwender; der Wert kann trotzdem angezeigt werden.
Bei der Übernahme von bestehenden Variablendefinitionen werden bisherige Fixwerte automatisch auf "unsichtbar" gesetzt, damit sich diese Eingaben wie vorher verhalten.
Extern :
Hierzu ein kleine s Beispiel ,
In den Vorgabewerten des HRB Vorlauf steht eine Pfosten stärke von 8 cm , der Haken Extern ist dort gesetzt ,
In deinem Bauwerk Steht eine Stärke von 6 cm ,
Dann werden die Pfosten auch nur 6 cm , da sie Extern von den Übergeordneten Vorgabewerten gesteuert werden .
Auch hierzu ein Auszug aus der Variablen Beschreibung V14 :
ZitatSpalte E /..,extern,.. Diese Kennung kehrt die Hierarchie für die Übernahme des Variablenwertes um: Liegt die Variable in höherer Ebene vor, so wird der Wert aus der höheren Ebene übernommen.
Beispiel: In einem Bauwerk und einem Kombielement ist dieselbe Variable definiert. Normalerweise gilt im Kombielement dann der Wert des Kombielementes. Nun wird aber die Variable im Kombielement auf extern gesetzt:
▪ Ist im Bauwerk die Variable gesetzt, so wird der Wert aus dem Bauwerk ins Kombielement übernommen und gilt. In der Variablenabfrage beim Aufruf des Kombielementes wird die Variable mit dem Wert aus dem Bauwerk angezeigt und kann nicht geändert werden.
▪ Ist im Bauwerk die Variable nicht gesetzt, so gilt der Wert aus dem Kombielement. In der Variablenabfrage beim Aufruf des Kombielementes wird die Variable mit dem Wert aus dem Kombielement angezeigt und kann geändert werden.
▪ Wenn die Variable in der Variablenabfrage nicht erscheinen soll, so wird zusätzlich die Spalte F gesetzt, also die Variable als Fixwert gesetzt.
Die Variable aus dem Bauwerk muss auch im Kombielement (Punktsymbol oder HRB) definiert werden, damit man sie dort im Formeleditor verwenden kann.
Der Schalter Aktualisieren :
Der führt in der Variablendefinition einzelne Variablen der Variablengruppe zusammen .
Also wenn du eine Variabel der Gruppe Dachaufbau ganz unten stehen hast und den Rest der Gruppe ganz oben , Verschiebst du damit diese eine Variabel an das Ende der Gruppe .
Ich hoffe Geholfen zu haben !
Danke Rainer,
Deine Antwort bringt schon Licht ins Dunkel.
Mir ist inzwischen klar, WIE die externen Variablen funktionieren.
Mir ist aber noch nicht klar, WARUM man überhaupt externe Variablen braucht, und wie man sie effektiv einsetzt.
Zum "Aktualisieren": Unter dem Begriff kann man sich alles oder nichts vorstellen, wenn er im Menü nicht erklärt wird. Ich hätte ihn anders genannt, vielleicht: "Variablenliste aufräumen".
Ich Steuer z.B.die ganzen HRB Vorlaufdateien über Extern ,
Querschnitte von Bauteilen Platten , Identnummern usw. .
Hat den Vorteil dass ich wenn mal etwas vom "Normalen"
Abweicht , ich ohne viel zu suchen etwas Ändern kann !
Will der Bauherr eine Andere Platte auf der Wand , Änder ich in den Vorgabewerten die Identnummer und alles past wieder

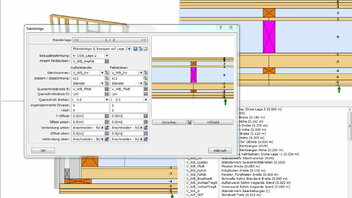

Im Bild siehst du 3 Pfosten , die über ein Kombielement Erzeugt werden ,
beim mittleren Pfosten wird die Pfosten breite über Extern gesteuert ,
diese Ergibt sich Auto. aus der Variabel Breite der Mittelpfette .
Danke Rainer,
damit kann ich was anfangen! :+:
Kein Problem !
Das ganze Variablensystem ist groß und mächtig und man(n) sollte sich gut überlegen , wo man was einsetzt .
Hierzu wäre es eigentlich ganz schön , wenn es eine Liste Von Dietrichs geben würde , welche Variablen wo einsetzbar (Vorhanden) sind .
Ich hab erst letztens wieder 3 Tage Bauklötze gestaunt was mir Matthias alles um die Ohren gehauen hat .
Daran hab ich heute noch zu verdauen , Aber gut war`s !
Zitat von benjamin_gretschAlles anzeigenHallo Alexander,
ich weiß nicht ganz, was das bringen sollte, wenn du dir dafür eine Variable erstellst?!? Lasse mich gerne aber auch etwas besseren belehren...
Ich hab' bei mir die Einstellungen fast identisch, wie sie vom HRB Vorlauf von Dietrichs kommen, eingestellt... und das funktioniert bis dato wunderbar
Dazu gebe ich die Werte, für die Dicke der Beplankungen, sowohl im HRB Editor als auch im Grundriss in der Wandausführung als Wert [mm] (nicht als Variable), ein... die Beplankungen, im HRB Editor, erhalten dann eine Systemvariable für die Dicke, welche von der Wandausführung abgefragt wird... bei der Wanbbelegung im Grundriss oder in der Wandkonstrutkion brauchst du dann 'nur' noch 'Wandausführung beibehalten' auszuwählen...
Das einfachste Beispiel ist:
Du hast deine Pfosten mit einer Höhe von 200mm eingegeben... dann änderst du im Grundriss die Höhe auf 240mm... im HRB Editor steht bei der Pfostenhöhe Lp0... jetzt brauchst du die Wand nur noch neu zu belegen lassen und fertig - die Dicke wird also automatisch angepasst... und genau so ist es bei den Beplankungen
Ich hoffe, dass ich deine Frage so einigermaßen richtig verstanden habe und dir vielleicht ein bisschen weiterhelfen konnte
Noch etwas möchte ich aber hinterherschicken:
Dieser Beitrag erhebt nicht Anspruch auf Allwissenheit... :lol:
Servus Benjamin,
dank Dir für die Beschreibung, ich beschäftige mich erst seit kurzem mit dem HRB-Edito, daher sind mir noch nicht alle Zusammenhänge geläufig. Haben wir wieder etwas gelernt.
Zitat von BEARDer Schalter Aktualisieren :
Der führt in der Variablendefinition einzelne Variablen der Variablengruppe zusammen .
Also wenn du eine Variabel der Gruppe Dachaufbau ganz unten stehen hast und den Rest der Gruppe ganz oben , Verschiebst du damit diese eine Variabel an das Ende der Gruppe .
Das habe ich mich auch schon des öfteren gefragt wofür der Schalter ist... danke für die Erklärung, Rainer :wink: :+:
Zitat von holzwurm007Servus Benjamin,
dank Dir für die Beschreibung, ich beschäftige mich erst seit kurzem mit dem HRB-Edito, daher sind mir noch nicht alle Zusammenhänge geläufig. Haben wir wieder etwas gelernt.
Na, dann ist doch gut, oder
:wink:
Ich arbeite jetzt 2 Jahre mit Dietrichs und hab' natürlich auch noch eine gaaaaannnnnze Menge zu lernen.... aber so ist das halt :wink: :lol:
Daher lasse ich mich auch gerne immer wieder etwas besseren belehren... :+:
