Hallo
Bin gerade einen Grat mit Aufschiebling am Zeichnen, die Abgratung sollte nicht durchlaufen. Wie kann ich diese unterbrechen?
Wie kann Ich im Planprogramm plus und minus Linien einfügen um 1:1 anzeichnen zu können?
Danke für die Hilfe
Grataufschiebling verschoben
-
Servus,
darf ich fragen warum die Abgratung nicht durchlaufen soll?
Normalerweise lasse ich den Gratsparren ganz normal abgraten und den Grataufschiebling schneide ich mittels der V-Schnitt Funktion genau darauf... und dann passt das Ganze
-
Ich kann mir vorstellen, dass der Stader1 ein Handabbund macht. Deswegen kann ich gut nachvollziehen warum er keine Abgratung haben will. Da jeder Schnitt viel Zeit kostet was man sich sparen kann.
Die Lösung im Programm wäre glaube ich zu kompliziert. Da ich auch Handabbund betreibe mach ich mir in PlanCAD ein paar Hilfsmaßketten die mir dann sagen bis wo die Abgratung gehen soll. Und den Aufschiebling kannst du in DICAM so zuschneiden lassen wie es brauchst.
-
Und deine Frage über Linien hab ich nicht verstanden...
-
Zitat von Konsti
Ich kann mir vorstellen, dass der Stader1 ein Handabbund macht. Deswegen kann ich gut nachvollziehen warum er keine Abgratung haben will. Da jeder Schnitt viel Zeit kostet was man sich sparen kann.
Ok... kann natürlich auch sein... daran hab ich nicht gedacht - sorry :oops:
Beim Handabbund sieht das natürlich wieder etwas anders aus :wink:
-
Für den Handabbund muss man die Abgratungen des Hauptgratsparrens durch zwei V-Schnitte ersetzen. Das gelingt am einfachsten, indem man vor dem Löschen der Abgratung zwei Hilfslinien in den V-Kehlschnitten erzeugt, und diese zum Erzeugen der V-Schnitte einsetzt.
-
Zitat von Der_Planer
Für den Handabbund muss man die Abgratungen des Hauptgratsparrens durch zwei V-Schnitte ersetzen. Das gelingt am einfachsten, indem man vor dem Löschen der Abgratung zwei Hilfslinien in den V-Kehlschnitten erzeugt, und diese zum Erzeugen der V-Schnitte einsetzt.
d.h. du lässt auf dem Gratsparren Hilfspunkte erzeugen durch das Verschneiden von Abgratungen beider Teile. Danach löschst du die Abgratung als Bearbeitung und machst einen V-Schnitt durch die Hilfspunkte? Verstehe ich das richtig?
-

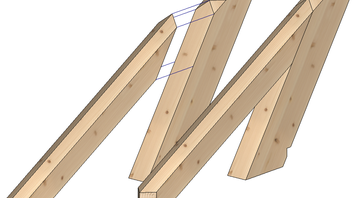

Wie hast du eigentlich das Explosionsbild gemacht? 8O
-
Ja richtig. Solange die Abgratungen noch vorhanden sind, ist es leicht, Schnittpunkte zu bilden.
Für die "Explosion" habe ich den Aufschiebling in Dicam verschoben und ein paar Verbindungslinien ergänzt. -
Zitat von Der_Planer
Ja richtig. Solange die Abgratungen noch vorhanden sind, ist es leicht, Schnittpunkte zu bilden.
Für die "Explosion" habe ich den Aufschiebling in Dicam verschoben und ein paar Verbindungslinien ergänzt.guter Tipp :wink: Danke
-
Zitat von Der_Planer
Für den Handabbund muss man die Abgratungen des Hauptgratsparrens durch zwei V-Schnitte ersetzen. Das gelingt am einfachsten, indem man vor dem Löschen der Abgratung zwei Hilfslinien in den V-Kehlschnitten erzeugt, und diese zum Erzeugen der V-Schnitte einsetzt.
Sauber erklärt, Gottlieb :wink: inkl. einem tollen Hilfsbild
-
Zitat von benjamin_gretsch
Sauber erklärt, Gottlieb :wink: inkl. einem tollen Hilfsbild
der hat es halt drauf
-
Zitat von Konsti
Und deine Frage über Linien hab ich nicht verstanden...
-
Willst du dein Kehlsparren direkt vom Blattpapier anreisen? Also ich meine dein Ausdruck praktisch als Schablone aufs Holz drauf kleben und Umreisen? Oder verstehe ich das falsch?
-
Wenn die Stäbe korrekt modelliert sind, legst Du sie als Einzelstab-Zeichnung ab. Das funktioniert sogar mit Ansicht aller 4 Seiten, da bleiben keine Fragen offen, schon gar nicht nach irgendwelchen plus-minus-Linien, die vermutlich hier niemand außer Dir kennt. Auch Dein Plan gibt mir keine Auskunft darüber, was es mit den Linien auf sich hat. Ist eigentlich auch egal...
