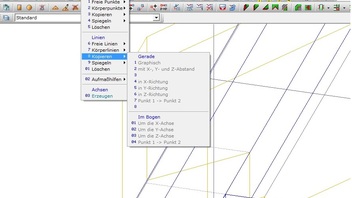

Hilfsgeometrie->Linien

    Das sind in Dicam auch 3D Linien und Körperlinien. Außerdem ist dies nur ein kleiner Teil der Mehrleistung der Vollversion

    Mit freundlichen Grüßen,
    Matthias Schwarz


    Leiter Vertrieb Industrie & Key Account
    Head of Sales Industry & Key Account


    Dietrich's AG | 3D-CAD/CAM für den Holzbau



    3D-CAD/CAM-Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau, Ingenieurholzbau und für die Fertighausindustrie und Holzbau - Statik


    Wie? Sie sind nur ein kleiner Betrieb und suchen nur ein einfaches Abbundprogramm ? Selbstverständlich führen wir auch einfache Abbundprogramme in unserer Produktreihe.

    • Offizieller Beitrag

    Wenn Du die Linien oft brauchst, kannst Du die Dicam Vollversion anschaffen.
    Es gibt aber auch Alternativen, wenn man die Linien nur gelegentlich braucht. Ich bin jahrelang mit der kleinen Dicam-Version ausgekommen, und habe z.B. Hilfskörper gezeichnet, von denen ich nur eine Kante verwendet habe. Damit ist man übrigens viel flexibler als mit den Linien der Vollversion. Die kann man nämlich nicht schieben, nicht in der Länge ändern und nicht einzeln ein-/ausblenden.
    Die andere Möglichkeit ist, ein externes CAD zu verwenden, das zum Linien zeichnen geschmeidiger funktioniert. Über dxf lassen sich diese räumlichen Linien auch ins kleine Dicam importieren.

    Die Linie habe ich gestern gebraucht um die Klaue im Gratsparren um 1 cm vom Holz wegsetzen. So oft brauche ich die nicht. Aber immer wieder stelle ich fest, dass es doch nützlich wäre. Mit Hilfskörper habe ich auch schon versucht, fand nur ein bisschen umständlich. Ist halb so schlimm, bis jetzt ging es auch ohne. Danke für zahlreiche Antworte

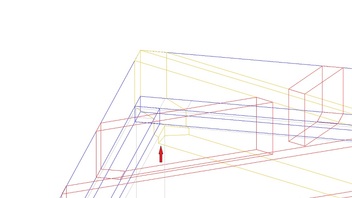

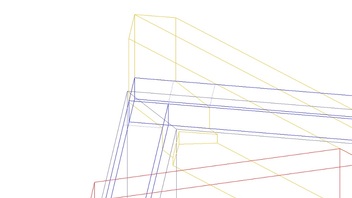

    Um es verständlicher zu machen lege ich noch ein Bild raus. Also, ich habe ein Gratsparen der von unten ca. 10cm sichtbar bleiben soll. Dadurch haben wir einen Querschnitt von 18/40. Und wie man sieht läuft der Gratsparren gegen Kniestock. Um direkten Kontakt zur Wand zu verhindern mach ich immer 1 cm Luft dazwischen. Deswegen wollte ich eine Hilfslinie die um 1 cm von der Wand weg setzen und die als Kervenkante markieren.

    Zitat von schnipie

    Wenn es nicht störrt, gib doch die Wand 1 cm breiter ein.


    Stimmt, hast recht :smiling_face: Warum bin ich nicht selbst drauf gekommen :oops: Danke y!
