Abgratung

    Hallo zusammen,


    ich habe bei einer Balkenlage Randbalken auf die Deckenbalken konstruiert.

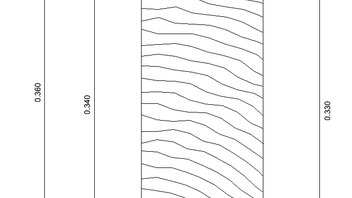

    Die Randbalken sollen auf der Oberseite eine Abgratung auf einer Höhe von 34 cm erhalten.


    Mein Problem liegt darin, dass die Randbalken in BSH sind und ich diese in 36 cm Höhe erzeugt/bestellt habe.


    Es wäre super wenn mir jemand mit einer Lösung weiterhelfen könnte.


    Besten Dank vorab.


    Gruß


    Wuddel

    • Offizieller Beitrag

    Einfach mit der Schnittfunktion die Randbalken im Querschnitt oder Längsschnitt abschneiden. Das sollte eigentlich kein Problem sein.

    Viele Grüße,
    Joachim Neumann (Dietrich's AG) :smiling_face_with_sunglasses:
    Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau, Ingenieurholzbau und für die Fertighausindustrie


    if (ahnung == 0) { search "Forum"; read Blog; } else { use brain; make post; }

    Hallo Herr Neumann,


    vielen Dank für Ihre Antwort.


    Das hat wunderbar funktioniert, doch leider wird in der Volumeninfo die Höhe jetzt mit 34 cm angegeben und erscheint auch so mit der"falschen" Höhe auf der Maschine.


    Gibt es hierzu auch eine Lösung.


    Gruß


    Wuddel

    • Offizieller Beitrag

    Das ist nicht falsch. Wenn das Bauteil diese Höhe hat, dann muss es auch mit dieser Höhe auf die Maschine übergeben werden. Dass dann ein Stab mit größerer Höhe auf die Maschine gelegt wird sollte kein Problem sein.

    ... dann stellt sich nur die Frage ob wie die Querschnittshöhe dann in die Holzliste übergeben wird.


    Wird diese mit 34 cm Höhe übergeben und ich muß
    diese dann manuell auf 36 cm ändern oder wird diese dann auch in 36 cm Höhe übergeben?

    Mit welcher Funktion hast du den Schnitt ausgfeführt?


    Wenn du eine Längstrennschnitt machst, bleibt der Querschnitt erhalten. Im DICAM wird dieser Schnitt mit punktierten Linien dargestelt. In den Plänen allerdings ist dieser Schnitt ersichtlich.

    Wenn das die Lösung ist, dann will ich das Problem wieder haben!!

    Zitat von Joachim Neumann

    Das ist nicht falsch. Wenn das Bauteil diese Höhe hat, dann muss es auch mit dieser Höhe auf die Maschine übergeben werden. Dass dann ein Stab mit größerer Höhe auf die Maschine gelegt wird sollte kein Problem sein.


    Einspruch euer Ehren !!



    Ich behaupte das ist Falsch !!
    Das Thema hatte ich schon öfters Angesprochen , Hier


    und meine Meinung dazu hat sich auch nicht geändert .


    Hölzer die mit einem Längsschnitt auf breite gebracht werden , die dann mit dem neuen Querschnitt auf die Maschine gehen und Trotzdem noch eine Abgratung auf das gleiche Maß bekommen können nicht richtig sein !!



    Das ganze ist meiner Meinung nach recht weit weg von der Praxis !

    Wie sieht es denn dann aus wenn ich im Dachüberstand den ersten Ortgangsparren um die Stärke der Ortgangschalung (z.B. 16 mm) auftrennen möchte und nicht in der Dachfläche tieferlegen möchte. Das Würde ja dann bedeuten, dass in der Liste ein Sparren erscheinen würde der eine Höhe von 18,4 cm (bei 20 cm Ursprung) hat.


    Ist das richtig?


    Gruß


    Wuddel

    Ja so wird es auch sein. Und ich finde es sehr praktisch, da ich das Holz mit dem Querschnitt gleich bei Sägewerk so bestellen kann ohne nachträglich noch besäumen zu müssen. Selbst MH Fix kann ich bei unserem Sägewerk so bestellen :smiling_face:

    Zitat von Joachim Neumann

    Ein Bauteil wird immer mit seiner tatsächlichen (sichtbaren) Höhe in die Liste übergeben.


    Sag ich doch. Wenn man einen Längstrennschnitt macht bleibt der Querschnitt (36cm) erhalten und kommt so auf die Liste und Maschine.
    Macht man einen anderen Schnitt (Abgratung, allgemeinen Schnitt) so wird der Querschnitt von 36cm auf 34cm verkleinert und kommt so auf die Liste und Maschine.
