Mojen zusammen,
folgendes Problem: Hab´ hier eine total schiefe HRB-Konstruktion. Wandbelegung hab ich so gut wie´s geht mit dem HRB-Modul gemacht.
An den schiefen Ecken will ich die Platten in Dicam zurechtschnippeln.
Leider funktioniert das nicht. Die Platten lassen sich nicht schneiden. Hat jemand einen Tipp ?
Schneiden von HRB Platten in Dicam
-
-
Hallo Roofi!
Die kannst du schon in der Wand selbst schneiden! -
Ist schon klar Master,
da die Ecken aber so verwinkelt sind, würd´ ich das lieber in der Perspektive von Dicam machen und da geht´s halt nicht. -
Hallo Roofi,
das nachträgliche Bearbeiten von Platten geht im Dicam am besten mit den Bool'schen Operationen. Einfacher ist es aber, wenn in der Wandkonstruktion die Konturlinien der Plattenlage genau angepasst werden, dann vorhandene Platten löschen und Wand neu belegen.
-
Hallo Planer,
so mach ich es sonst auch, aber hier sind die Wände mit Windschiefen Dachflächen verschnitten, alle Ecken aus dem Winkel usw.
In der Wandkonstruktion hab ich das absolute Linienchaos. Da blick ich nicht mehr durch.
Ist aber trotzdem kein Problem. Ein Hinweis auf den Plan dann kommen die bei der Wandfertigung schon klar. Muss halt irgendwie hier weiterkommen...Hab´ gerade auch festgestellt: Platte kürzen geht über die Schnittfunktionen, nur verlängern (eigentlich ist es verbreitern der Platten) geht nicht. Das Problem ist einfach, dass ich an den Platten die Längsseiten schneiden will. Eigentlich müsste ich das Bauteil mit Querschnittsänderung verbreitern.
-
Hallo Roofi,
mit Lang/Kurz kannst du nur arbeiten, wenn im Streckbereich alle Kanten parallel laufen. Wenn das nicht so ist, kannst du die Platte trotzdem verbreitern, indem du eine vorhandene um das Verbreiterungsmaß kopierst, mit der ursprünglichen Platte vereinst und eventuell die Ränder nochmal nachschneidest. Vor dem Vereinen eventuell die kopierte Platte schneiden, damit nicht ungewollte Bereiche überdeckt werden (z.B. Fenster).
-

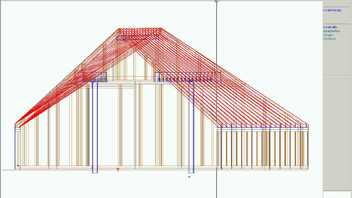

Hier ist die Hütte
-

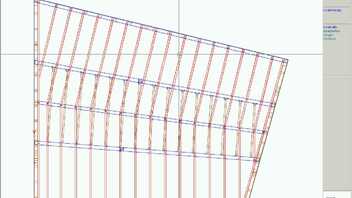

Und noch eins:
Nicht schön aber selten :wink: -
Sieht doch gar nicht so wild aus.
-
Hallo zusammen!
Verwirrung?
Ohne OSB-Platten, ohne Dachlattung, ohne Dämmung!Jetzt verwirrt?
-
Hallo zusammen
Ich habe kein HRB-Modul ich mache dieses in der Wandkonstruktion
Die Platten brauch ich nicht zu schneiden, weil ich die Plattenlage meistens –1
mit Linie ersetzen Punkte schieben usw. so ändere das ich kein schneiden muss -
-
Hallo Roofi!
Das sind alleine 50m3 Holz, das meiste HRB Wände das gab meter!
