Hallo Andre,
hast Du den rechten Schnitt gelöscht, bevor Du in Dicam einen V-Schnitt erzeugt hast?
Anschneiden funktioniert nur auf vorhandene Rohstabkanten. Das geht in diesem Fall nicht. Lösche den Abschnitt, und erzeuge einen V-Schnitt.
Dankeschön hat funktioniert...
Hallo,
beide Verschneidungen gleichzeitig sind als "Schnitt" ncht möglich.
Schneide den unteren Gratsparren länger und erzeuge dann eine Eckkerve über die Bezugspunkte des oberen Sparrens.
Stimmt. Mit Schnitten geht das nicht. Aber es geht mit einer Eckkerve.
Dazu müsste der obere Grat aber nochmal einen Waageschnitt bekommen, damit die Eckkerve in sich rechtwinklig ist.
- V-Schnitt löschen
- Waageschnitt im Schnittpunkt der Unterkanten erzeugen
- Eckkerve mit der neu erzeugten Grundfläche in Lotrichtung erzeugen
Möglich ist das. Aber der Aufwand für diesen Anschluss wäre mir viel zu hoch.
Das nächste Problem wird sein, dass die Maschine den Arbeitswinkel nicht erreicht...

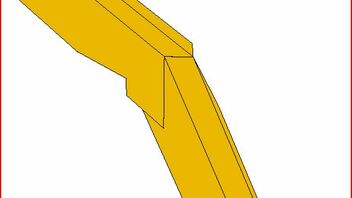

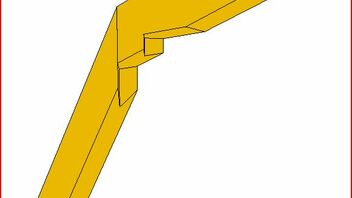

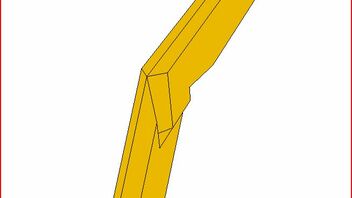

So sieht meine Lösung dafür aus:

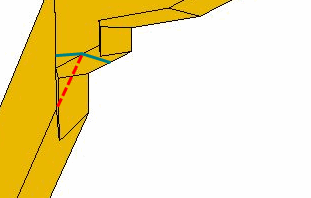

Das was Du vorhast, wäre eine Eckkerve mit einer spitzen Ecke. Es gibt keine Maschine und kein Stemmeisen, womit man diese Form ausarbeiten könnte. Warum sollte man so etwas programmieren?
Wenn Du nur eine Zeichnung brauchst (also keine editierbare Maschinenbearbeitung), kannst Du die Ecke ganz schnell mit einer Hart-Weich-Verschneidung erzeugen.
Hast Du die Eckkerve denn mal probiert? Die macht eigentlich genau was Du haben willst, nur eben so dass die seitlichen Kervenflächen immer senkrecht auf der Kervengrundfläche stehen, und somit werkzeug-machbar sind.
Lade Dein Projekt hier hoch, ich habe gerade kein Mansarddach.
Es reicht, wenn Du die beiden Gratsparren auslagerst und hochlädst.
Hallo Andre,

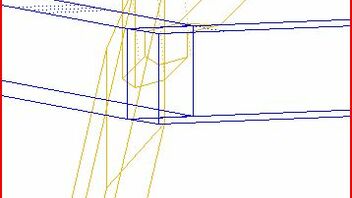

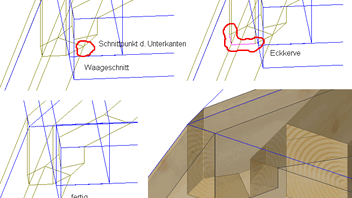

das habe ich gemacht, siehe auch Bild:
- am oberen Gratsparren den Waageschnitt löschen, denn er sitzt zu hoch
- am unteren Gratsparren den V-Schnitt löschen
- neuer Waageschnitt mit temporärem Schnittpunkt auf Unterkante beider Grate
- Eckkerve 2 Lin. + 1 Pkt
- fertig
