Hallo zusammen,
wenn ich eine Vermaßung im Planprogramm habe fallen mir 2 Dinge auf.
Der Maßtext steht einmal richtig über der Maßlinie und einmal unter der Maßlinie, d.h. der Text springt immer vom Bauteil weg über die Maßlinie.
Zum anderen werden am Bau Millimeter als Hochzahlen geschrieben.
Dies ist für eine Arbeitszeichnung nicht unbedingt schlimm aber da man mit Dietrichs auch prima komplette Bauanträge zeichnen kann sieht dies etwas unprofessionell aus.
Ist dies einstellbar?
Gruß Enrico
Hallo Enrico,
ob der Maßtext über oder unter der Maßkette steht, ist nicht einstellbar. Du kannst mit Menü 5-3-6 jedoch jeden Maßtext manuell verschieben.
Die Architekturvermaßung findest du unter 5-1 als Grundeinstellung für den ganzen Plan, oder unter 5-6, um nachträglich Maßketten zu ändern. Einzelne Maßketten kannst du auch mit Rechtsklick ändern.
Hallo Enrico,

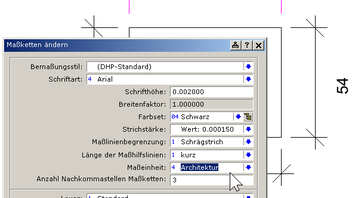

das kann man einstellen und zwar im Plancad
- Bemaßung - Bemaßungsstile
und bei Maßeinheit Architektur auswählen
Hallo Thomas,
Super und Danke
Gruß Enrico
Das Super von eben war vielleicht voreilig,

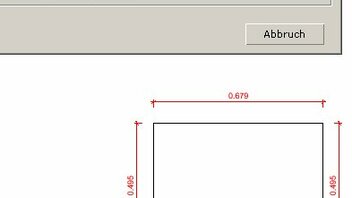

die Einheit wird jetzt wie gewünscht dargestellt, aber der Maßtext steht bei Vermaßungen rechts vom Bauteil immer noch unter der Maßlinie
Gruß Enrico
so?
Hallo Enrico,
Texte und Maßzahlen werden vom Planprogramm immer
automatisch so gedreht, das Sie von unten oder von rechts
zu lesen sind.

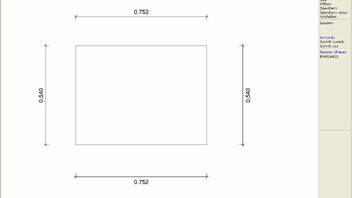

So wie im Bild vom Planer sollte es aussehen,
bei mir wird bei der rechten und unteren Maßkette die Zahl unter die Linie geschrieben.
Gruß Enrico
Das ist korrekt so. Die Maßzahlen fallen immer vom vermaßten Punkt weg.
Mit dem nächsten Jahresupdate wird es aber eine Einstellung geben, mit der man die Position der Maßzahl bestimmen kann. Etwa so:
Prima, dann führt der Weg ja in die richtige Richtung
Gruß Enrico
