Beiträge von Florian Strauss

Das ist leider richtig. Ich dachte, wenn man die Bearbeitungen im Einzelstab auflöst, würden die Zapfen an der alten Stelle bleiben. Leider werden sie aber bei der nächsten Querschnittsänderung wieder gelöscht.
Dann ist ein aussermittiger Zapfen nur als Bearbeitung im DICAM machbar.

Eine Möglichkeit gibt es aber doch, um zum gewünschten Ergebnis zu kommen.
Man könnte die Bauteile mit einer geringeren Querschnittshöhe erzeugen, die Zapfen anbringen und dann die Querschnittshöhe entsprechend ändern (Funktion "Querschnittsänderung"). Bei der Querschnittsänderung bleiben die Zapfen an der alten Stelle.

Hallo,
diese beiden Optionen für die Zapfeneingabe stehen nur im DICAM zur Verfügung.

Moin Hobelschieber,

wenn nur der Markierungsassistent zur Verfügung steht, kann die Verbindung der Zangen und der Sparren nur auf den Sparren markiert werden. Die Markierung ist in der Gruppe Zangen einzustellen.

Löschen oder Verschieben Sie mal die Datei "gebaudeFK.vor" aus dem Unterverzeichnis "WINVOR\GER" Ihres Installationsordners. Wenn diese Datei einen Knacks hat, merkt sich das Programm im DICAM keine Einstellungen in den Dialogboxen mehr. Die Datei schreibt sich beim Arbeiten mit dem Programm wieder neu.

Hallo liebe Dietrich's-Anwender,

dieser Hotline Tipp behandelt das Thema der Anpassung einer neuen Dietrich's Installation auf einem anderen Rechner.
Es werden alle relevanten Elemente angesprochen, die notwendig sind, um die neue Installation an eine bestehende anzupassen. Für diese Elemente gibt es eine übersichtliche Checkliste.

In der Einheiten-Einstellung im Baudatenprogramm (Funktion 3-5) kann für jede Einheit die Rundung definiert werden. Wenn man hier eine entsprechende Einstellung macht, kann auch ein runder Profilquerschnitt mit 165,1 mm Durchmesser erzeugt werden.

Die angesprochenen Probleme, die Diagonalen betreffend, sind keine Fehlfunktionen dieses Kombielements. Diese Punkte sind schlichtweg noch nicht programmiert.
Momentan gibt es die Diagonalen in drei Längen. Wenn die kürzeste verfügbare Länge für die gewählte Gerüsthöhe nicht passt, wird sie so positioniert, dass sie beim nächsten "Stockwerk" des Gerüsts befestigt werden kann.
Wir sammeln natürlich alle Rückmeldungen und Wünsche und werden zu gegebenem Zeitpunkt dieses Kombielement entsprechend überarbeiten.

Das ist richtig, vielen Dank für den Hinweis!
Ich werde mich der Sache annehmen und nach Korrektur Bescheid geben.

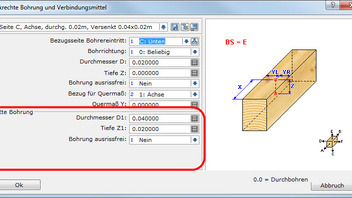

Nein, die Werte im Block "2te Bohrung" definieren eine zweite Bohrung, die über diese Funktion mit erzeugt wird (siehe Screenshot).

Hallo Themba,
das geht am einfachsten mit der Funktion "3-04-5 Bohrung senkrecht auf Seitenfläche". Mit dieser Funktion können entweder einzelne Punkte auf der X-Achse des Bauteils gewählt oder eine Verteilfunktion genutzt werden.

Hallo MiBu,

eine Anleitung gibt es leider nicht.
Hast Du eine konkrete Frage zur Anwendung oder geht es um eine generelle Übersicht und Beschreibung?

Hallo 1martin5,

die beiden im angehängten Screenshot markierten Optionen sind "verantwortlich" für das Erzeugen der Bohrungen.
Wenn man das Kombielement mit den Standardwerten anwendet, sind diese Optionen schon so geschalten, dass Bohrungen erzeugt werden.

Guten Morgen,

da scheint es ein Problem mit der verwendeten Stammdatenbank zu geben.
Die einfachste Lösung wäre, die Original-Stammdatenbank der Update-Version 12.03 zu verwenden und selbst in die vorhandene Stammdatenbank eingepflegte Dinge über den Datenaustausch zu holen.

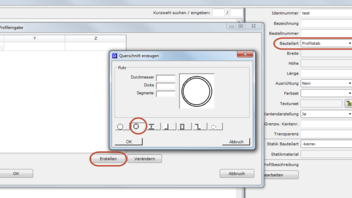

Das Anlegen von Identnummern mit Kreisring-Profil geht im Baudatenprogramm ziemlich unkompliziert, siehe Screenshot.

Solche Kreisringe lassen sich über entsprechende Identnummern mit Profil bereits mit Kombielementen erzeugen. Aber die gewünschte Dynamik hat eine Einschränkung. Es sind nur im Baudatenprogramm hinterlegte Profilquerschnitte machbar. Man kann zwar die Identnummer passend im Kombielement "zusammenbauen" lassen und erreicht so eine Dynamik, aber die Grenze dafür sind die im Baudatenprogramm hinterlegten Profilquerschnitte mit verschiedenen Durchmessern.

Hallo,

man kann mit Kombielementen Bauteile erzeugen lassen. Wenn man eine geeignete Identnummer, nämlich eine mit rundem Profilquerschnitt, wählt, werden runde Stangen generiert. Solche Identnummern kann man sich im Bauteilkatalog selbst anlegen. Die Sache funktioniert genau so, wie wenn man im DICAM "Konstquerschnitt Allgemein" verwendet und als Identnummer einen Profilstab wählt. Auch Kreisringe sind so machbar.

Diesen Wunsch gebe ich gerne an die Entwicklung und Programmierung weiter.

Die rein über die Zeit gesteuerte Sicherung hat es schon mal gegeben. Sie wurde auf Wunsch vieler Anwender durch die "Maus-Rechts-Auslösung" ergänzt. Ursache für diese Wünsche war, dass nach einer Unterbrechnung der Arbeit (Maus ruht) beim ersten Wiederbewegen der Maus als erstes die Zwischensicherung gemacht wurde (auch wenn es nichts neues zu sichern gibt). Bei größeren Projekten kann diese Sicherung einen Moment dauern. Diese Verzögerung im Arbeitsablauf wurde als störend empfunden. Durch die "Maus-Rechts-Auslösung" kann die Sicherung bewußt gestartet werden.

Das unter 1-7-2 eingestellte Zeitintervall gibt vor, nach Ablauf welcher Zeit der nächste "leere" Maus-Rechts-Klick die automatische Speicherung auslöst. Dadurch kann gesteuert werden wie oft gesichert werden soll. Der Maus-Rechts-Klick wird immer abgewartet um den "sicheren" Zeitpunkt zu garantieren. Es wird davon ausgegangen, das dieser Maus-Rechts-Klick beim Arbeiten mit dem Programm relativ häufig vorkommt.
Die automatische Sicherung ist kein Ersatz für das manuelle Speichern oder gar das "Speichern unter", sondern soll ein zusätzlicher Schutz gegen Datenverlust sein, der über die Einstellung des Zeitintervalls individuell steuerbar ist.
