Beiträge von Florian Strauss

Eine Übernahme von Bauteilabmessungen ist nur von Abfragekörpern möglich. Wenn der abzufragende Körper im selben Kombielement erzeugt wird, kann ja der dort verwendete Wert im nächsten Bauteil auch verwendet werde. Wenn der Wert aus einer Abfragevariablen oder aus einem Zwischenwert kommt, können diese direkt verwendet werden. Generell ist zu empfehlen in den Eingaben für Bauteile keine Berechnungen durchzuführen, sondern alles, was zu rechnen ist, in den Zwischenwerten zu machen und die dort errechneten Variablen in der Eingabe zu verwenden. So bleibt alles viel übersichtlicher und nachvollziehbarer.

Hier gibt es mit dem Kombielement Stahlstütze kein generelles Problem. Hängt es vielleicht an einer bestimmten Identnummer?

Hallo liebe Dietrich's-Anwender,

dieser Hotline Tipp erklärt das DICAM-Werkzeug Extrusion.
Schritt für Schritt wird gezeigt, wie aus einer 2D-Form (Punkte und Linien) ein Volumenkörper in beliebiger Ausrichtung erzeugt werden kann.

Das schwierige an der Darstellung im DICAM ist das Filtern dessen, was man wirklich sehen will. Wenn man nun über einen Haken in der Darstellungsschaltung alle Schnitte aus dem Dachtragwerk einblenden würde, wären je nach Anzahl solcher Schnitte schnell der ganze Bildschirm voller Linien. Also müsste man die Schnitte einzeln an- und ausschalten können. Dafür wäre eine völlig neue Ebene der Schaltbarkeit nötig usw.

Im Blog gibts hierzu einen brandneuen Beitrag.

Zeichnungselemente, die in einen Schnitt eingefügt wurden, sind nur in diesem Schnitt sichtbar.
Wenn solche Elemente im DICAM zu sehen sein sollen, müsste man an dieser Stelle eine Wand erzeugen und dort die entsprechenden Elemente in der Wandkonstruktion erzeugen bzw. einlesen.

Hallo,

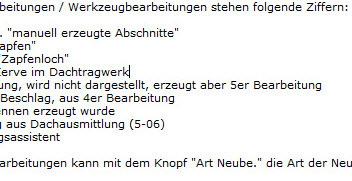

ich habe eine Liste der Neuberechnungs-Arten angehängt, da sollte alles erklärt sein.

Hello tomasjakas,

there is no function within the program to generate a list of the drawings.
You could use a screencapture-tool, such as snagit for example, to capture the text out of the project administration. Then you can copy the text from there in your text document.

Bitte gern. So ist es uns am liebsten

Hallo Schifter,
mit der Bearbeitung "3-8-1 Überblattung" (im DICAM) und der Voreinstellung "Blatt nur in Stab 2" sollte das kein Problem sein. Dadurch müssten Freiblätter entstehen.

Hallo Holzwurm007,
im DICAM gibt es eine Funktion namens "Nur Maschine" (3-1-8). Damit werden alle Hart-Weich-Verschneidungen eines Bauteil gelöscht und die Maschinenbearbeitungen bleiben erhalten. Einzelne Ausschnitte können damit nicht entfernt werden.

Das Problem mit der 2013er dwg-Datei sollte mit dem Konverter aus folgendem Link behoben sein:
neue dd.exe
Es handelt sich hier um eine Datei "dhpakt.z", die auf den Desktop muss und dann, wie bei den Kundendaten, über "Einstellungen-Übernahme" in der Projektverwaltung automatisch nach WINEXE kopiert wird (bitte vorherige dd.exe umbenennen oder verschieben).
Es handelt sich hierbei um eine aktuellere Version des Konverters, wie sie in der Programmversion 12.04 eingebettet ist.
Das beim Import der dxf-Datei nicht alles eingelesen wird, liegt höchstwahrscheinlich nicht an der AutoCAD-Version, sondern am Inhalt der dxf. Einfach mal an den nächsten Post mit anhängen, dann kann die Sache überprüft werden.

Das ist nicht korrekt, die AutoCAD-Version, aus der die Datei stammt ist nicht entscheidend und Dietrich's kann auch aus aktuellen Versionen erzeugte Dateien importieren.
Wenn es sich um eine dwg-Datei handelt, kann es hilfreich sein, diese als dxf abzuspeichern. Damit umgeht man in Dietrich's einen Konverter, der diesen Vorgang automatisch erledigt, wobei Fehler auftreten können.
Ansonsten können Probleme machende Zeichnungsdateien immer an den Support gemailt werden. Wir können die Dateien analysieren und eventuelle "Problem-Elemente" auflösen oder löschen.

Hallo Schifter,
man kann in der Volumeninfo der Bauteile deren Erzeugungs-Art manuell ändern. Wenn man hier bei einem Wandbauteil von HRB auf manuell umstellt, und dann bei der erneueten Belegung der Wand für "Bauteile ersetzen" "aus HRB" einstellt, dann bleibt das "manuelle" Bauteil erhalten.
Was nicht funktioniert, ist ein HRB-Bauteil neu zu erzeugen und dabei manuelle Bearbeitungen von einem anderen zu übernehmen. Es wird im Fall eines Wandständers also immer ein neuer erzeugt, auch wenn der alte erhalten bleibt.

Hello Giedrius,

I can reproduce your problem with the valley rafter.
I have to forward this to programming, so that the problem can be solved.

Hello Giedrius,

please attach the packed position (zbw-file), so we can have a look.

Eingelesene Hilfsgeometrie bleibt immer so ausgerichtet, wie sie eingelesen wurde. Sie bleibt immer bezogen auf das Koordinatensystem von dem Modellbereich, in dem sie eingelesen wurde.
Das heißt, wenn im Modellbereich Deckenfeld (globales Koordinatensystem) ein DXF eingelesen und dann das Deckenfeld in einer anderen Ausrichtung definiert wird, dreht sich das DXF entsprechend für die Deckenkonstruktion. Wird in der Deckenkonstruktion ein DXF eingelesen, richtet es sich nach dem dortigen Koordinatensystem. bezogen auf das globale Koordinatensystem ist es dann entsprechend verdreht.

Ein Kollege hat mir gerade noch geflüstert, dass es sich dabei doch eher um Einzefälle gehandelt hat, und das nicht als generelles Problem zu betrachten ist.

Die Version 9 läuft zwar auf WIN8, aber es kann zu Problemen im OpenGL kommen. Dabei handelt es sich um Probleme mit der Grafikkarte und/oder den Grafikkartentreibern. Im schlimmsten Fall kommt es zu Abstürzen, wenn man ins OpenGL wechselt.

Hallo,

handelt es sich um die Vermaßung der Bohrungen im Einzelplatten- oder Einzelstabplan oder in beiden?
