Habe noch ein paar Fragen zur Dachgestaltung
Siehe Bilder
Dachausmittlung/Dachgestaltung
-
-

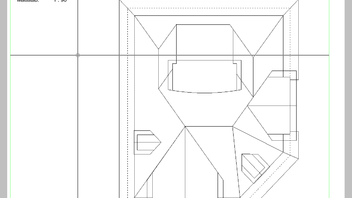

Hier noch ein Bild so soll die Dachausmittlung aussehen
-
Hallo Hoschi,

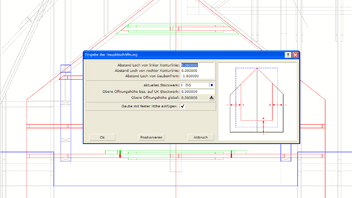

zu Dachausm2.gif: Hier finden Sie eine ausführliche Beschreibung:
-
Hiermit sollte es ja eigentlich auch funktionieren, geht aber nicht.

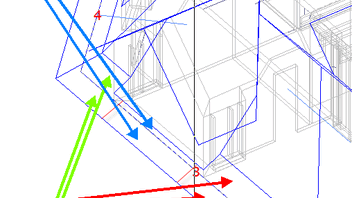

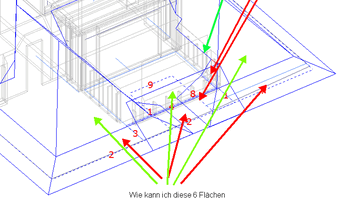

Anbei noch mal die Pos. -
Zu Dachausm1:

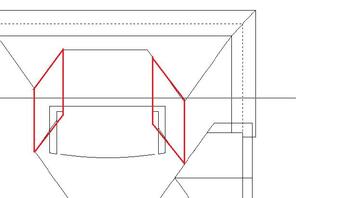

1. Schritt: Sie verwenden nur eine einzige Hauskontur. Den Innenhof erzeugen Sie zunächst indem Sie die seitlichen Flächen mit einem Dachknick in der Höhe begrenzen.
-

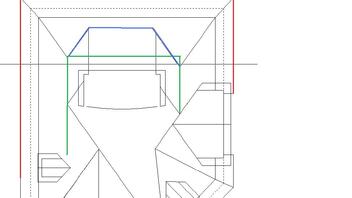

...dann ziehen Sie mit der Dachgestaltung die Kontur in die obere Dachfläche...
-

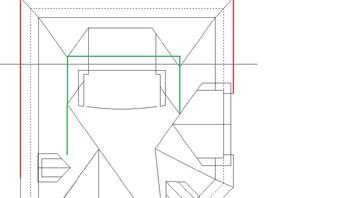

...und fügen die inneren Dachflächen mit "Freien Dachflächen" ein
-
Alternativ markieren Sie sich Ihre Anfallspunkte in Ihrer bisherigen Dachausmittlung mit Dicam Hilfsgeometriepunkten und klicken alles mit den Freien Dachflächen ab :wink:
Zu Dachausm.2: Generell empfehlen wir nur die Vorgehensweisen die in dem Hotline Tipp beschrieben sind. Andere Vorgehensweisen können funktionieren, müssen aber nicht...
