Die erste Frage verstehe ich nicht. Was funktioniert denn nicht?
Zweite Frage: Das können nur wir machen, da man dafür Einträge in der Datenbank benötigt.
ich hab vor kurzem Gewindestangen als Verbindungsmittel im BDP entdeckt, die kannst Du als "Verbindungsmittel" mit dranhängen, ich glaube aber Du suchst die Bolzen als Bauteil bzw. Beschlag. Die gehen über das PSB und "neuberechnen" dazu braucht aber gar nicht zu bohren, die Löcher kommen über den Beschlag
BDP bzw. die PSB auf den aktuellen Stand bringen, evtl. liegt's ja daran, dass die Beschläge bei Dir gar nicht vorhanden sind.
siehe auch:
so etwa?
ich selbst bevorzuge die PSB, wenn schon Bolzen/Gewindestangen
Du kannst Dir ja auch deine eigenen Bolzen usw. im BDP anlegen...

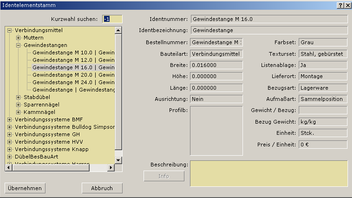

Was wird denn angeboten, wenn man in dem Baum aus dem ersten Bild die einzelnen Einträge aufklappt?
Einfach mal das Plus vor den Einträgen anklicken.
Das kommt daher, dass die Gewindestangen als "Beschlag" und nicht als "Verbindungsmittel" angelegt sind. Sie können sie ja ändern oder noch einmal zusätzlich als Verbindungsmittel anlegen.
hallo Linus,
das was Du meinst sind die Beschläge, Bauteile als Bibliothek mit den Bearbeitungen drangehängt wie z.B. ein Integralverbinder/Balkenträger. Die Verbindungsmittel, die Hr. N. meint sind die wirklichen Verbindungsmittel, die nur als Achse dargestellt werden (wie auch zum Beispiel bei den Integralverbindern die SDü) aber auch in der Ablage Verbindungsmittel/Beschlag erfasst werden.
Wieder Bsp. Integralverbinder: die Bohrungen für die SDü kommen aus dem Beschlag, also das Teil das man wirklich sieht, die Info dass da SDü drin sind, kannst Du, wenn Du den Einzelstab des Verbinders anschaust sehen, dass diese als "Bearbeitung" mit dran hängen.
Zu deinem ursprünglichem Problem:
zu deinen Bohrungen auch noch die Beschläge darzustellen wäre ja doppelt gemoppelt, entweder Du bohrst mit der o.g. Funktion und hängst die Bolzen nur als Info (für die Liste) dran, oder Du setzt ein PSB (da die mir nie auf anhieb passen - ich verwende ja Bolzen und keine Gewindestangen mit beidseitiger Mutter, somit diese(r) um 20 mm kürzer sein muß) schiebe ich die so hin wie ich's haben will und kopiere sie dann weiter. Dann neuberechnen und alles ist gut.
Der Vorteil des PSB: Man kann diese jederzeit in alle Richtungen verschieben und kopieren -auch die Scheiben, die werden gesenkt, falls diese ins Holz ragen- nach einem neuberechnen werden alle Bohrungen nachgeführt.
Danke RedGre,
jetzt ist mir so einiges klar.
Hallo RedGre,
da ich auch oft mit Bauschrauben und Bohrungen arbeite, habe ich deinen PSB-Variante einmal ausprobiert. Das scheint gut zu funktionieren.
Wenn ich das mit Verbindungsmitteln mache, habe ich massive Probleme.
siehe hier:
http://user.dietrichs.com/inde…amp;t=5765&highlight=
Da nur Gewindestäbe als PSB zur Verfügung stehen, muss man sich die einzelnen Elemente des Sets für Bauschrauben zurechtschieben.
Wünschenswert wäre, wenn es diese PSB auch für Bauschrauben gäbe.
Positionierpunkt wäre dann der Scheibenmittelpunkt der Scheibe am festen Bolzenende. Dann in der Dialogbox noch den Scheibenabstand (also gesamte Bauteildicke der zu verschraubenden Hölzer)und die Luft um den Stab (z.B. 14er Bohrung bei 12er Bauschraube) eingeben.
Die Scheiben und Muttern sollten eine Bohrung erhalten, damit es mit der Kollisionskontrolle keine Probleme gibt.
Dietrichs: Kann mal jemand diese Dialogboxen korrigieren ?
bei mir passt der Text zu den zeichnungen, T, D, Y
das mit den Bolzen hab ich im Januar 07 schon mal im Beta-Bereich angeregt... Mittlerweile gibt's aber PSB mit Größeren Bohrungen (also Luft) und passgenaue Bohrungen (das wären dann Paßbolzen bzw. SDü).
Hallo Linus,
wie kann man das denn abändern ? Kann man das selber machen ?
Hallo RedGre,
ja, dass mit der Luft habe ich auch gesehen. Ich wollte halt nur noch mal alles zusammenfassend aufschreiben.
Zitatdas mit den Bolzen hab ich im Januar 07 schon mal im Beta-Bereich angeregt...
Und, soll da was kommen ?
Rooflander, wg. abändern:
die Luft- und genauen Bohrungen hab ich mir auch schon lange selber mal gemacht. Wenn man weiß wie die PSB aufgebaut sind, dann ganz einfach mit einem Editor Suchen/Ersetzen und die betreffenden Werte ändern.
Geht für alle Gewindeverbindungen in 5 Minuten.... oder man hat die Vollversion mit dem PSB-Editor, aber das dauert bestimmt länger!
