Hallo,
gibt es einen Trick, daß die Dachüberstände bei der Ziegeleinteilung an einer Schleppgaube, die vom Hauptdach her durchgedeckt werden soll, automatisch mit berücksichtigt werden?
Ziegeleinteilung Schleppgaube
-
-
Zu diesem Zweck würde ich auf der Gaubenfläche einen Aufteilpunkt für die Ziegeleingabe setzen. Dazu in der Dachausmittlung die Funktion 'Ziegel/Dachbereiche - Aufteilpunkt' (5-3) verwenden. Als Punkt wählt man dann einen Ziegel des Hauptdaches.
-
Hat es funktioniert?
-
Ja, hat funktioniert.
:lol:
Ist es möglich den errechneten Wert des letzten Ziegels bzw. der letzten Latte auf dem Schleppdach zu übernehmen, damit der errechnete Abstand bzw. Übergang zum HD bei der Längeneinteilung gleich richtig übernommen wird -
Von wo nach wo soll übernommen werden?
Den festen Lattenabstand kann man von einer anderen Dachfläche übernehmen (kleiner Button rechts). Den Firstlattenabstand und den Abstand letzter Ziegel gibt man ja sowieso von Hand ein.
-
Gemeint hatte ich den Abstand der letzten Latte zum Knick aus der Schleppprofilautomatik in der Profileingabe , den man beim Zuweisen der Ziegel auf das Schleppdach später in der Ausmittlung wissen sollte.
-
Hatt Sie für die Schleppgaube auch ein Schleppprofil für die Ausmittlung übernommen?
Welche Werte wurden in der Ziegeleingabe für diese Dachflächfläche angezeigt? Die dies Hauptdaches aus dem Schleppprofil? -
Ich habe über die Automatik ein Schleppprofil angelegt und mit Ziegeln belegt. Bei der Eingabe der Gaube habe ich das Hauptdachprofil übernommen. Das Schleppprofil wurde korrekt übernommen.
Ich kann jedoch keinen Bezug zu Werten aus der Ziegeleingabe des Profils feststellen, z.B. eingegebene Werte des ersten und letzten Abstandes. Im Prinzip nehme ich eine neue Einteilung der Dachflächen vor.
Nochmal zu den Aufteilpunkten- dies können nur vorhandene Punkte-Ecken in der jeweiligen Dachfläche sein, keine selbst erzeugten Hilfspunkte !? -
Für die Aufteilpunkte kann man einen beliebigen Punkt wählen oder bestimmen. Dieser Punkt kann auch auf einer anderen Dachfläche liegen und es stehen alle Eingabe- und Fangfunktionen (mittlere Maustaste, usw.) zur Verfügung.
-
...das hatte bei mir nicht so ganz funktioniert. Konnte nur "feste"Punkte fangen die in der entsprechenden Dachfläche lagen
-
Servus an alle die schon fleißig am Schaffen sind.

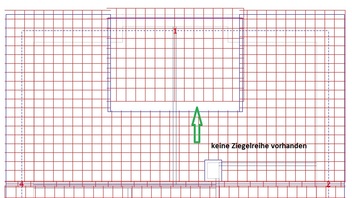

hab da ne Frage. Wie löst ihr das Problem mit der fehlenden Ziegelreihe im Knick bei der Schleppdachgaube? Ich hab bis jetzt in der Materialliste von Hand ergänzt, aber irgendwie gefällt mir langsam diese Lösung nicht mehr.
Was habt ihr für Alternativen?
