Hallo zusammen,
Warum bekomme bei der Direkte freien Dachfläche einen schrägen Ortgang anstelle einer Gratlinen bei der Linienkontrolle.
Linien ausführung
-
-
Hallo Berni,

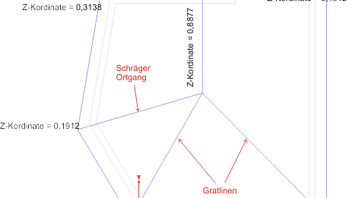

die Dachfläche läuft nicht genau durch den Anfangs- und Endpunkt der First sowie durch den Traufpunkt des Grates, sondern ist minimal in der Höhe verschoben (siehe Zoom).
Lösungsvorschlag: Löschen Sie das Dachkonturpolygon, erzeugen Sie es neu und erzeugen Sie dann eine freie Dachfläche über die Funktion "3 Punkte". Wählen Sie dann die drei o.g. Punkte. Dann funkt´s. -
Nein, er braucht nichts zu löschen wenn die Linien im Grund Deckungsgleich sind.
Wenn nicht dann die Kontur ändern.Dann
Gehe auf Freie Dachfläche und wähle drei Punkte
Wähle die Kontur.Dann wähle die beiden Firstpunkte von der gegenüberliegenden Dachfläche und dann den Gratpunkt unten von der Angrenzenden Dachfläche.
Man kann zu jeder Zeit die Dachfläche mit drei Punkten noch mal abfahren und ändern
Das ist ja gerade das gut an der Direkten Dachfläche
