Schwalbenschwanz

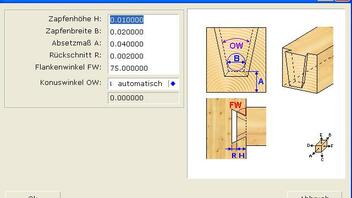

    diese (falsche) Einstellung ist nach jedem Update im DTW gespeichert und muß jedesmal geändert werden. Tiefe und Zapfenbreite sind vertauscht (28 bzw. 45 mm)


    @ *Sven*:
    Vorsicht mit dem Rückschnitt R. Das funktioniert normalerweise auf der Maschine nicht so richtig, ausser du machst den Abbund und stehst selbst an der Maschine.
    Nach deiner Zapfenbreite beurteilt, geht's aber eh nur um die Visualisierung, oder?

    Hallo RedGre,
    nein, eigentlich soll das irgendwann mit der Maschine gemacht werden, wenn sie dann rechtzeitig fertig ist. Allerdings habe ich meine Einstellungen noch nicht festgelegt. Sollte der Schwalbenschwanz keiliger? Ich möchte am liebsten eine Einstellung, die ich auf alle Querschnitte bringen kann.

    • Offizieller Beitrag

    Die Höhe muss exakt 28mm betragen, sonst wird das nichts auf Ihrer Schmidler.

    Viele Grüße,
    Joachim Neumann (Dietrich's AG) :smiling_face_with_sunglasses:
    Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau, Ingenieurholzbau und für die Fertighausindustrie


    if (ahnung == 0) { search "Forum"; read Blog; } else { use brain; make post; }

    ich kann nur von der K2 sprechen:


    * Zapfenbreite mind. 45 mm (SS-Fräser-Durchmesser)
    * der Konuswinkel sollte bei Sichtkonstruktionen > 10° betragen (bessere Justierung der Passgenauigkeit beim Abbund), es sollen ja nur die Flanken tragen!
    * der Flankenwinkel hat fix 75°
    * die Höhe/Länge beträgt max. 28 mm, kann kleiner gewählt werden, wenn die Breite erhöht wird, also bei breiten Nebenträgern


    noch was zum Rückschnitt (ist auch in der Dicam-Hilfe eindeutig beschrieben): Der Rückschnitt ist gedacht für SSZ-Löcher an Bauteilen die hinterher gehobet werden. Also eher eine Angelegenheit mit einigen Unwägbarkeiten. Wenn's wirklich passen soll, vor dem Abbund das Holz aufs Sollmaß hobeln (so wie eingegenben) und dann abbinden.

    Danke,
    werde diese Werte einmal berücksichtigen, der SS-Fräser ist noch nicht da, deshalb kann ich die Werte noch nicht hundertprozentig bestimmen.
