Einzelstab : Bearbeitungszeilen und ihre Bedeutung

    Hallo zusammen,
    Es wäre toll, wenn mir jemand erklären könnte, welche Werte dort in den Bearbeitungszeilen im Einzelstab stehen. Nicht nur aus reiner Neugier, denn wenn ich etwas auflöse oder lösche muß ich immer erst ein paar mal versuchen, bis ich die richtige Bearbeitung gefunden habe. Danke :wink:

    Hallo Sven-Schulz,

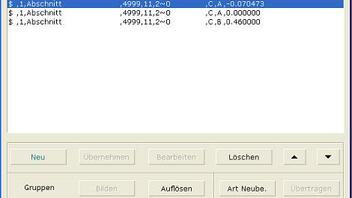

    im vorderen Bereich erkennen Sie an dem $-Zeichen ob es sich um eine Verbindungsbearbeitung handelt. Die Zahl dahinter gibt den Bearbeitungstyp an. Hier können Sie z.B. erkennen ob die Bearbeitung aus dem Dachtragwerk ("Abbund" (3)) oder aus einem Beschlag (5) kommt, oder ob sie manuell eingefügt wurde (0, 1, 2). Näheres dazu auch in der Hilfe unter 11.5.8.


    Um eine Bearbeitung anhand der Position am Stab herauszufinden ist der hintere Bereich entscheidend. Hier werden Bezugsseite und Bezugsende (A=Anfang, B=Ende) angegeben. In den dahinter angezeigten Bearbeitunsparametern lässt sich meist die Längsposition recht gut erkennen, da diese im Gegensatz zu den anderen Parametern im Meterbereich liegt.


    Im Hintergrund wird beim Öffnen des Einzelstabes auch stets das Stabkoordinatensystem angezeigt, auf das man Bezugsende und Längsposition beziehen muss.
