Es sind "Punkte" die auf dem Layer Bohrungen liegen und die Achse darstellen. Falls Du die Achse nicht brauchst, den Layer ausschalten, der Kreis bleibt.
Du kannst über die Planvorlage den Layer bzw. die Punktgröße entsprechend voreinstellen.
Zitat von veediEs sind "Punkte" die auf dem Layer Bohrungen liegen und die Achse darstellen. Falls Du die Achse nicht brauchst, den Layer ausschalten, der Kreis bleibt.
Du kannst über die Planvorlage den Layer bzw. die Punktgröße entsprechend voreinstellen.
Ausschalten ist klar ,
Die Punktgröße über Layer Steuern nicht ,
Linienstärke OK , aber Punktgröße geht nicht .

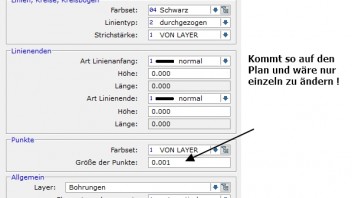

Wenn ich mir die Einstellungen der aus dem Bauwerk kommenden
Punkte anschaue , fehlt da min. 1 Nachkommastelle und die lässt sich nur einzeln ändern.
Für die Beschriftung und für die Bemaßung kann ich ja bei der Planablage wählen welche einstellungen icht möchte , für die Linien und Punkte fehlt mir das !
Wie hast Du das jetzt gelöst?
Die Firma Dietrichs darf sich auch an einem Lösungsvorschlag Beteiligen,
Außerdienstlicher sind auch willkommen! :lol:
:+:
Hallo Zusammen
Für die Fertigung und Weitergabe an Dritte ist dieser Punkt immer störend und die Bohrungen sollten meiner Ansicht nach mit einem Kreis und nicht als Segmente an den Plan kommen.
momentan zeichne ich im Planprogamm die Kreise nach und lösche den Rest
Aus meiner Zeichnung ist jedoch immer mit grossem aufwand verbunden.
besteht nicht eine Möglichkeit die Punkte kleiner zu haben und das die Bohrung als kreis rüberkommt
Könnte ich bitte mal eine Position, einen fertigen Plan und die Ablage-Einstellungen bekommen?
Geht diese Einstellung für die Löcher auch bei einem Baugruppenplan für die einzelplatten Darstellung und wen Ja wo finde Ich die Einstellung Dafür

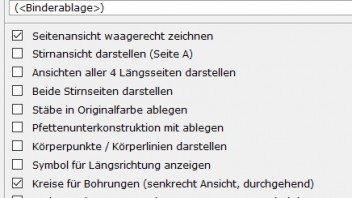

Bei der Einstellung der Einzelplattenpläne
Danke BEAR
Nun hab ich auch diese Einstellung gefunden :+:
Ich habe mir das angesehen. Die Quadrate sind ja schon winzig genug. In dem Muster waren sie 1mm groß. Noch kleinere Quadrate macht keinen Sinn, da das dann nur noch winzige Kleckse wären.
Man kann aber den Layer 'Bohrungen' ausschalten, dann sind die Quadrate weg.
Nein, das ist nicht steuerbar. Die Punktgröße wird auf dem Papier angegeben. Ein Punkt (Quadrat) kleiner als 1mm auf dem Papier macht keinen Sinn mehr. Dann sollten sie besser ganz weg.
Zitat von BEARAlles anzeigenGuten Morgen ,
Ich stehe gerade irgendwie auf dem Schlauch ,
bin dabei mir die Baugruppe bzw dessen Plan für Hallenbinder einzustellen ,

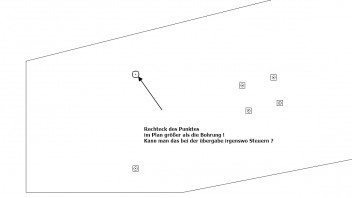

dabei werden mir aber der Mittelpunkt von Bohrungen ( meilleur taux )
zu groß angezeigt , ich finde im Moment aber keine Möglichkeit
dies zu ändern .
Wo bitte kann man diese größe einstellen ?
Hallo ja wo kannst du diese größe einstellen
Ja im Plan mit Linie ändern.......im unteren Bereich gibts dann irgendwo die Einstellmöglichkeit für die Punkte
