hi,

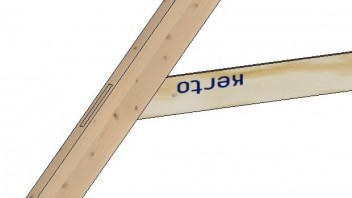

wie bekomme ich das Loch in den Sparren?
Zapfenloch/Schlitz
-
-
Habs jetzt nicht ausprobiert..... aber ich würde sagen mit der Funktion "Ausnehmung" im DICAM
-
Habe ich ausprobiert, ich binn aber zu blöd um mit der Menüführung um zugehen.
-

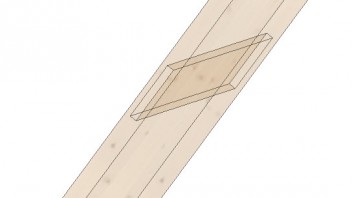

Das sind die Varianten die bei mir rauskommen.
-

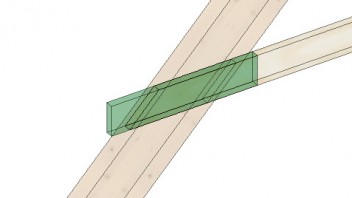

Uwe, setz' dir ein Hilfsbauteil mit der gleichen Höhe und Breite von der KERTO Platte > die Länge ist dabei egal aber es sollte die Vorder- und Rückseite vom Sparren durchdringen
Dieses Hilfsbauteil ist dann am Anfang und am Ende rechtwinklig abgeschnitten > dann wählst du mit 3-8-4 die "Ausnehmung" und anschließend eine Linie womit dir nachfolgend die Stirnfläche vom Hilfsbauteil angeboten wird...........und voila, der Sparren ist durchdrungen :wink:
Das jetzt nur mal so im Schnelldurchlauf
-
Auf jeden Fall funktionierts :wink:

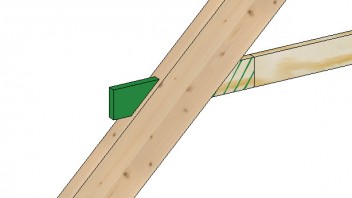

Schau mal
-
Von der Bearbeitung her ist es im PP dann eine "Ausnehmung" und bei mir auf der Hundegger würde ich es als "Tasche 3D" fertigen
Wie das auf deiner Weinmann gemacht wird, kann ich nicht sagen.....
-
danke, hat geklappt mus ich nur noch auf die Maschine kriegen.
-
bis jetzt meckert das BTL
-
Ja, wie gesagt....... Weinmann-mässig kann ich dir nur bei der Multifunktionsbrücke weiterhelfen :wink:
Soll das Bauteil heute noch über die Maschine?
-
Auf der K3i funktionierts.... je nach Abmessung vom Bauteil kann es beinahe komplett gefertigt werden :wink:
-
nö, hellau
-
Und?
Hat es dann funktioniert, Uwe?
