Verbindung an Punkt

    Im Projekt habe ich Druck/Zugriegel die ich am Ende in eine angeschweißte Platte einlasse und mit zwei M12 schrauben verbinden will.

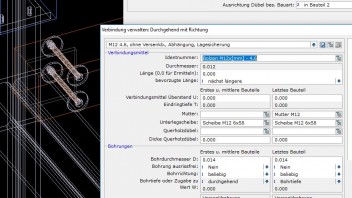

    Wenn ich jetzt Verbindung an Punkt in Dicam wähle und Das Holz und die Lasche wähle.


    Wird Das verbindungsmittel erzeugt und passt.
    Die Bohrungen in der Platte passt.


    Nur im Holz werden immer Zwei Bohrungen übereinander erzeugt wieso?

    Hm, gute Frage... hab's schnell ausprobiert und funkt bei mir auch nicht?!?! Warum auch immer...


    Was anderes noch:
    Hast du für diesen Anschluss schon mal die Funktion "Knotenblech/Lasche" ausprobiert? Du hast im Nu das Stahlteil mit dem Schlitz, die Bohrungen und die VBM
    Diese Funktion wäre für diese Situation geradezu prädistiniert hierfür... :wink:

    Kein Problem... probiers einfach aus


    Wenn du eine Baugruppe erstellen musst, weil Anschluss an Stahlstütze:
    Versuch es mal an nur einem Stab - also das Knotenblech erstellen - und dann erzeuge mit dem Knotenblech und der Stahlstütze eine Baugruppe!


    Kann nämlich sein, dass das ein wenig Probleme macht....

    Zitat von zollstock

    Baugruppe kann ich leider nicht :frowning_face: keine Vollversion nur Zimmerer



    Und die Schlosserpläne machst du dann mit einzelnen DICAM Ablagen, welche du dann am Plan zusammenfügst, oder wie machst du das?



    Grade ist mir noch was eingefallen und das habe ich prompt ausprobieren müssen

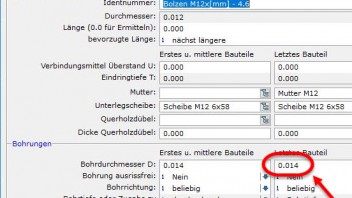

    Wenn du bei Einstellung für die Verbindungsfunktion beim letzten Bauteile den Bohrdurchmesser auf '0' stellst, dann passt es einwandfrei!

    Ah oke gut zu wissen.
    Wobei das ja nicht das letzte Bauteil ist sondern das erste.


    Liegt wohl daran das die Lasche mittig im Holz ist.
    Danke



    Baugruppenpläne kann ich machen ich kann nur keine Baugruppe selbst erstellen. Habe jetzt immer einen Pfosten aufgelöst und bei dem anderem die dann hinzugefügt Das hat suber geklappt.


    So jetzt ist aber Feierabend :smiling_face:
