Hallo zusammen,
kann mir jemand verraten wie ich einen Pfosten oben Rund bekomme ? (Zaun element)
und dann brauche ich noch einen ratschlag:
eine owahl Tischplatte muss ich fertigen! kann ich das eingeben!?
vielen Dank
Rund/owahl
-
-
Bastle Dir das Gegenstück zu der Rundung, dann Hart-Weich Verschneidung.
Tischplatte, könnte man extrudieren
-
ok!!!!!
wie bastle ich das Gegenstück und was ist extrudieren ?? -
Damit kannst du freie Körperformen erzeugen... zu finden im DICAM unter 2-5 :wink:
Du zeichnest dir deine ovale Tischplatte mit Hilfslinien vor... z.B. im Grundriss... wechselst dann ins DICAM und extrudierst bzw. übernimmst die Körperabmessungen entsprechend deinen Linien
Kreise und Bögen müssen segmentiert werden!
Braucht man aber die Vollversion, glaube ich?!
-
Sollt auch mit Zimmererdicam funktionieren.

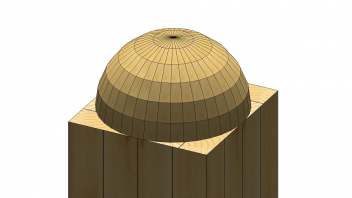

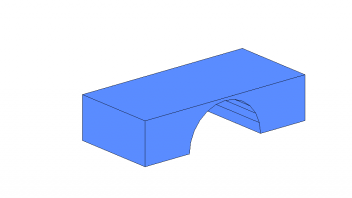

Das Gegenstück über die Z-Achse des Pfosten legen, im gewünschten Durchmesser bohren, abschneiden um die halbe Bohrung zu bekommen und dann x mal um Z kopieren, je nach gewünschter Größe der Segmente.
Dann miteinander verschneiden.
Ich geh mal davon aus, dass der Pfosten nicht auf die Maschine soll. -
doch soll er auf die wbs!
-
aber eine einfache Rundung reicht ! soll ein Zaun werden, die Bretter Halbrund und die Pfosten auch!
-
An allen vier/zwei Seiten ein konvexes Profil eingeben
-
super danke das war eigentlich zu einfach jetzt nur noch hoffen das die maschiene nicht muckt!
-
wie klappt das mit dem extrudieren?
Grundriss steht! -
-
super danke hat geklappt!
