Schalungsaufmaß

    Ist das so gewollt das wenn die Sichtschalung in der Lage 0 Liegt und im Sparren eingelassen wird und diese nicht als Schalungslage im aufbau angekliegt ist sondern Lage -1 das dann nicht die Fläche der Schalung ausgegeben wird sonder nur der Nach den Flächenbereichen?


    Das Problem ist wenn ich die Lage 0 als Schalungslage wähle stimmt die Fläsche der Dämmung in der Lage 0 dann nicht weil diese dann erst am dem Letzten Schalungsbrett gerechnet wird und nicht ab Außenkante Wand.

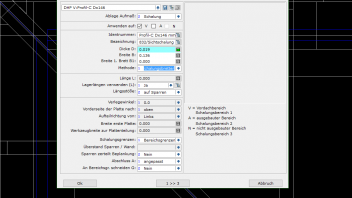

    Dachte das wenn ich beim Belegen Ablage Aufmaß auf Schalung stelle das dan in jeder lage die tazächliche Fläche ausgeben wird was auch belegt wurde.

    Hallo Benjamin,


    welche Fläche der Schalung ins Aufmaß geschrieben wird, ist abhängig von der Eigenschaft "Ablage Aufmaß" in der Einstellung für die Schalung und Beplankung.


    Wird hier "Flächenbereiche" gewählt, werden die Flächen abgelegt, welche durch die Definition der Vordachbereiche ermittelt wurden.


    Wird hier "Schalung" gewählt, wird die tatsächlich mit Schalung belegte Fläche abgelegt.


    Sehen Sie zu diesem Thema auch insbesondere das Kapitel '06 - Schalung in der Sparrenlage' unseres Tutorial-Film 'Schalungen und Beplankungen'

    Grüße aus Neubiberg,


    Sönke Grön - Dietrich's AG


    3D-CAD/CAM-Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau und Ingenieurholzbau

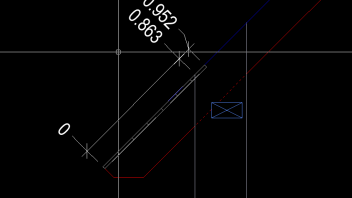

    Die Schalungslage 0 sollte in der Dachflächenausführung auch als solche definiert werden, indem der Haken in der Spalte 'S' gesetzt wird. Dann wird auch der korrekte Wert (0.952m) für das Aufmaß "Schalungsbereich" verwendet.


    Dass sich diese Einstellung falsch auf das Isolationsaufmaß auswirken soll, kann ich nicht nachvollziehen. Vielmehr entspricht das oberste Schalungsbrett in der Draufsicht in etwa der Außenkante Außenwand.

    Grüße aus Neubiberg,


    Sönke Grön - Dietrich's AG


    3D-CAD/CAM-Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau und Ingenieurholzbau

    Aso ich dachte das dass keine Rolle mehr spielt. Bzw jede Lage so abglegt wird wie man es bei der Belegung auch einstellt.
    Fände ich so irgendwie logischer. So muss ich immer die Ausführung ändern wenn die Schalung mal wo anders liegt.


    Wenn man es weiß dann passt das aber auch so.

    Hallo Zollstock,


    ich lege die Schalung immer als Stäbe ab.
    Beim Ausdruck habe ich immer die genauen Längen und kann sie optimieren.
    Genauer geht es nicht, da habe ich gleich den Verschnitt dabei.
